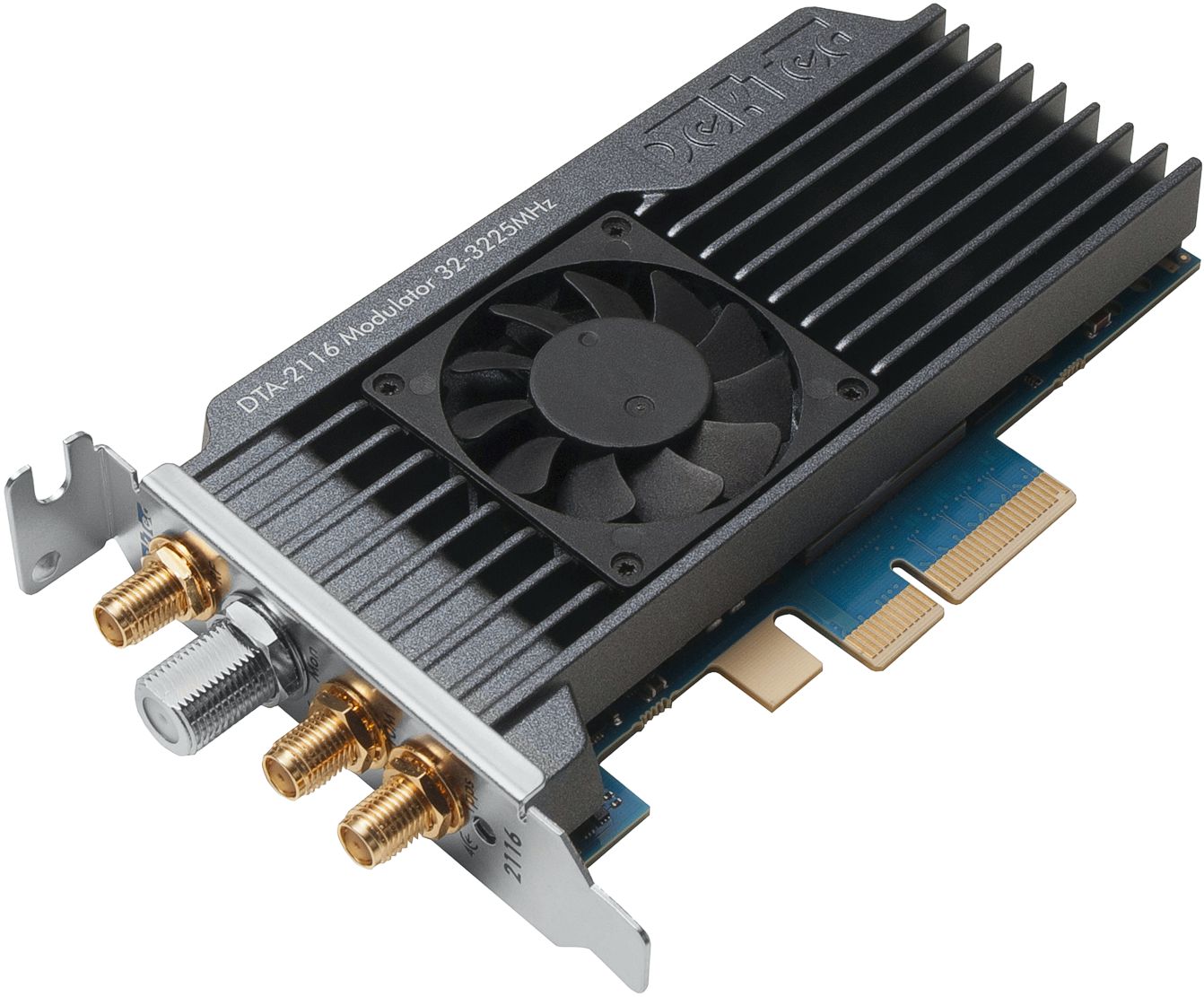

DTA-2116

高度BS対応 ハイエンドマルチスタンダード 0~3GHz対応 変調PCI Expressカード

DekTecのPCIeモジュレーターは、世界のQAM、OFDM、VSBベースの変調規格にほぼ対応しています。 DTA-2116はプログラマブルな出力レベルを持ち、デジタルアップコンバージョンによる優れた信号品質を実現しています。

  • 世界の主要な、ケーブル、地上波、衛星波のデジタルテレビ変調規格に対応したハイエンドモジュレーター
  • 高度BS/CS右旋、左旋の帯域に対応し、合成TLV形式のpcapファイル再生・変調が可能
  • より優れたデジタル変調処理によるハイクオリティーな信号品質
  • 高品質な信号を実現したデジタル変調とアップコンバージョンを備えたSDR設計
  • 10MHz/1ppsの外部クロックに同期可能
  • 1pps入力を利用し、サブナノ秒の精度で複数のボードを同時に起動可能
  • DekTecハードウェア共通対応のWindows / Linux SDK(DTAPI)の無償提供

製品特徴

仕様 / 特性

パラメータ            値
メイン出力
RFコネクタ
50-Ω SMA female
RFレベル
-90 to -5dBm (32-1000MHz)
-90 to -12dBm (1000-3225MHz)
Stepサイズ
0.1dB
モニタ出力
RFコネクタ
75-Ω "F" female
RFレベル
-45dBm
10-MHz/1pps 入力
10MHz: 50Ω SMA female
1pps: 6.6kΩ SMA female
対応周波数帯
32 ~ 3225MHz
I/Q サンプルレート
0.1 ~ 125Msps
最大バンド幅
100MHz
Transit MER (typical)
50dB
フェーズノイズ
<-112dBc @ 10kHz
PCI Express
Low-profile PCIe3 x4
OS
Windows 10, 11
Windows Server 16, 19, 22
Linux ≥2.6.18, 3.x, 4.x, 5.x

ブロックダイアグラム

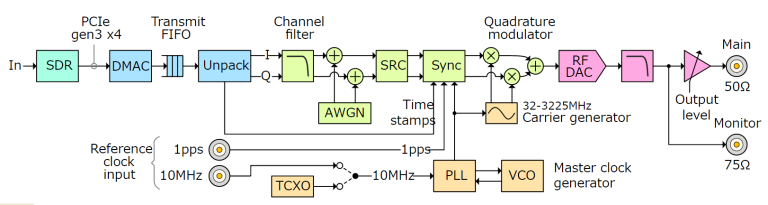

DTA-2116 は、高品質の RF 信号を生成するオールデジタル変調器です。 従来のアナログ変調器とは異なり、すべての信号処理をデジタルで実行するため、柔軟性と精度が向上します。 以下の機能ブロック図をご参照ください。

DTA-2116 は、PCIe バスを介してソフトウェア変調プロセスによって生成された I/Q パケットを受信します。 I/Q パケットは、さらに処理される前に、DDR メモリベースの送信 FIFO にバッファリングされます。 次に、DTA-2116 は、チャネル フィルタリング、リサンプリング、ゲート、およびデジタル アップコンバートを実行して、デジタル アップコンバートされた変調信号を生成します。この信号は、高性能 RF-DAC によってアナログ RF 信号に変換されます。 アナログ RF 信号はローパス フィルターにかけられ、プログラム可能なゲインで増幅または減衰されます。

DTA-2116 のマスター クロック ジェネレーターは、デバイスの発振器を内部 10MHz 発振器または外部 10MHz タイミング基準のいずれかに同期させ、より正確なタイミングまたは同期したタイミングを実現します。 Sync ブロックは 1pps 入力信号からの同期開始を可能にし、複数の変調器間の正確な同期を容易にします。

対応変調方式

機能・変調方式
基本製品に付属
ATSC 8VSB, DVB-C, DVB-CID, DVB-S, DVB-S2, DVB-T, DVB-T2 single PLP, QAM-B, QAM-C
変調オプション
ATSC-M/H, ATSC 3.0, CMMB, DAB(+), DRM(+), T-DMB, DTMB (ADTB-T, DMB-T/H), DVB-C2,
DVB-S2X, DVB-T2 multi PLP, ISDB-S, ISDB-S3, ISDB-T, ISDB-Tmm
機能オプション
  • I/Q sample playout オプション
    DekTec社のレシーバで記録したI/Qサンプルファイルのプレイアウトが可能です。

  • Channel simulation オプション
    出力信号にホワイトノイズ(AWGN)の付加が可能です。チャンネルシミュレーション用途でお使い頂けます。

オーダー情報

型番 概要 付属ソフトウェア、変調オプション
DTA-2116-SP
DTA-2116 with TS再生ソフトウェアパック
  • StreamXpress:TS再生ソフトウェア
  • 対応変調方式:後対応変調方式欄の「基本製品に付属」に記載の変調方式が使用できます。
DTA-2116-GOLD
DTA-2116 フルオプションパック
  • StreamXpress:TS再生ソフトウェア
  • Atsc3Xpress Atsc3.0信号生成ソフトウェア
  • T2Xpress DVB-T2(multi PLP)信号生成ソフトウェア
  • C2Xpress DVB-C2信号生成ソフトウェア
  • TmmXpress ISDB-Tmm信号生成ソフトウェア
  • 対応変調方式:対応変調方式欄のすべての変調オプション、機能オプションが使用できます。

対応ソフトウェア

対応ソフトウェア 概要
TS/SDI再生ソフトウェア
Atsc3.0信号生成ソフトウェア
*変調オプションのAtsc3.0オプションライセンスが必要となります。
DVB-T2 (with multi PLP)信号生成ソフトウェア
*変調オプションのDVB-T2 multi PLPオプションライセンスが必要となります。
C2Xpress
DVB-C2信号生成ソフトウェア
*変調オプションのDVB-C2オプションライセンスが必要となります。
TmmXpress
ISDB-Tmm信号生成ソフトウェア
*変調オプションのISDB-Tmmオプションライセンスが必要となります。
XpressSim
StreamXpress フェージングオプション機能
*機能オプションのChannel simulationオプションライセンスが必要となります。
