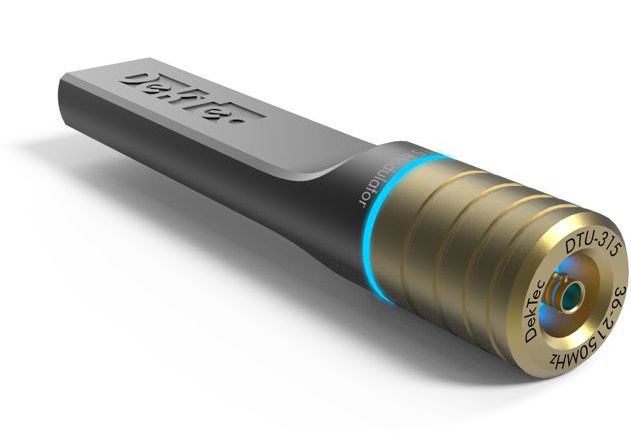

DTU-315

高度BS対応 USB-3.0 ユニバーサル マルチスタンダート モジュレータ

DekTecのUSBモジュレーターは、世界のQAM、OFDM、VSBベースの変調規格にほぼ対応しています。 DTU-315はプログラマブルな出力レベルを持ち、デジタルアップコンバージョンによる優れた信号品質を実現しています。

  • 世界の主要な、ケーブル、地上波、衛星波のデジタルテレビ変調規格に対応したポータブルなモジュレーター
  • 業界随一のポータビリティ
  • VHF、UHF、L-band対応(36~2,150MHz)
  • 高度BS/CS右旋の帯域に対応し、合成TLV形式のpcapファイル再生・変調が可能
  • USB3.0による電源供給、データ転送、コントロール
  • 付属のソフトウェアでRFのテスト信号を簡単に生成可能
  • マルチパス、AWGN等の趣味レーションも可能
  • DekTecハードウェア共通対応のWindows / Linux SDK(DTAPI)の無償提供

製品特徴

仕様 / 特性

パラメータ
RFコネクタ
75-Ω micro-BNC female
RFレベル
-45 ~ -25dBm
対応周波数帯
36 ~ 2150MHz
I/Q サンプルレート
0.08 ~ 70Msps
最大バンド幅
70MHz
MER (typical)
>40dB
フェーズノイズ
<-105dBc @ 10kHz
スペクトラム純度
>50dB
USB ポート
USB 3.2 Gen 1 required
*Also called USB 3.0 or 3.1 Gen 1
**DTU-315 は USB 2ではご使用いただけません。
USB コネクタ
Micro-B female
OS
Windows 7 minimum
Windows 10 recommended
Linux ≥2.6.31, 3.x, 4.x, 5.x

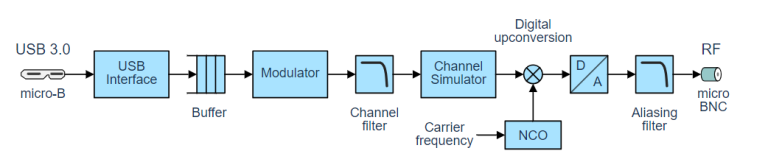

ブロックダイアグラム

DTU-315 は USB からデータを読み取り、それをベースバンド モジュレータ、チャネル フィルタ、オプションのチャネル シミュレータ、およびアップコンバータに転送します。デジタル RF 信号は高速 D/A コンバータでアナログに変換され、マイクロ BNC コネクタに出力されます。

対応変調方式

機能・変調方式
基本製品に付属
ATSC 8VSB, DVB-C ,DVB-CID, DVB-S, DVB-S2, DVB-T, DVB-T2 single PLP, QAM-B, QAM-C
変調オプション
ATSC-M/H, ATSC 3.0, CMMB, DAB(+), DRM(+), T-DMB, DTMB (ADTB-T, DMB-T/H), DVB-C2,
DVB-S2X, DVB-T2 multi PLP ,ISDB-S, ISDB-S3, ISDB-T, ISDB-Tmm
機能オプション
  • I/Q sample playout オプション
    DekTec社のレシーバで記録したI/Qサンプルファイルのプレイアウトが可能です。

  • Channel simulation オプション
    出力信号にホワイトノイズ(AWGN)の付加が可能です。チャンネルシミュレーション用途でお使い頂けます。

オーダー情報

型番 概要 付属ソフトウェア、変調オプション
DTU-315-SP
DTU-315 with TS再生ソフトウェアパック
  • StreamXpress:TS再生ソフトウェア
  • 対応変調方式:対応変調方式欄の「基本製品に付属」に記載の変調方式が使用できます。
DTU-315-GOLD
DTU-315 フルオプションパック
  • StreamXpress:TS再生ソフトウェア
  • Atsc3Xpress Atsc3.0信号生成ソフトウェア
  • T2Xpress DVB-T2(multi PLP)信号生成ソフトウェア
  • C2Xpress DVB-C2信号生成ソフトウェア
  • TmmXpress ISDB-Tmm信号生成ソフトウェア
  • 対応変調方式:対応変調方式欄のすべての変調オプション、機能オプションが使用できます。

対応ソフトウェア

対応ソフトウェア 概要
TS/SDI再生ソフトウェア
Atsc3.0信号生成ソフトウェア
*変調オプションのAtsc3.0オプションライセンスが必要となります。
DVB-T2 (with multi PLP)信号生成ソフトウェア
*変調オプションのDVB-T2 multi PLPオプションライセンスが必要となります。
C2Xpress
DVB-C2信号生成ソフトウェア
*変調オプションのDVB-C2オプションライセンスが必要となります。
TmmXpress
ISDB-Tmm信号生成ソフトウェア
*変調オプションのISDB-Tmmオプションライセンスが必要となります。
XpressSim
StreamXpress フェージングオプション機能
*機能オプションのChannel simulationオプションライセンスが必要となります。
