*以下の各例は、実際に導入された事例に基づいています。これらを参考に、ご自身のシステム設計の出発点としてご活用ください。カメラの台数、搬送方法、付属品などは、制作環境に合わせて調整してください。
どこから始めたらいいかわからない？
製品セレクターを使ってカメラに最適なハードウェアを見つけ、その後、以下の実例にてシステム全体の中でどのように機能するかを確認してください。
| シナリオ | カメラ | 伝送 | 主要製品 | CyanView Cloud(遠隔操作) |
|---|---|---|---|---|
|
1 |
4G(無線) |
RCP + RIO + WAN |
必要 |
|
|
2～128 |
LAN、光ファイバー、4G |
RCP + RIO |
オプション |
|
|
1～128 |
インターネット（クラウド） |
RCP + RIO + WAN |
必要 |
|
|
1～ |
ハイビジョン・データブリッジ |
RCP + RIO + ATEM |
不要 |
|
|
1 |
4G + RFビデオ |
RCP + RIO + WAN |
必要 |
|
|
1 |
ハイビジョン・データブリッジ |
RCP + RIO + WAN |
不要 |

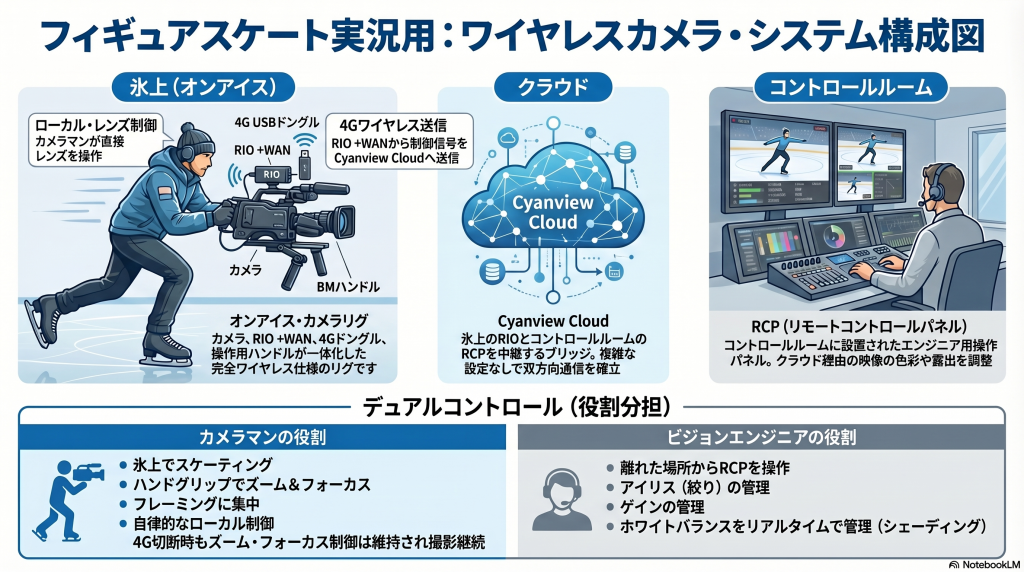

シナリオ：オリンピックのフィギュアスケート競技中、カメラマンがカスタムカメラリグを装着して選手たちを追いかけながら、氷上を後ろ向きに滑ります。リグには4G USBドングル付きのRIO +WANが搭載されています。Blackmagicのズームおよびフォーカス調整用ハンドル（Zoom/Focus Demand）はUSB経由でRIOに接続され、カメラマンは手元でレンズを直接操作できます。一方、コントロールルームの映像エンジニアは、4G回線を通して完全にワイヤレスで映像を遠隔操作します。
| 機材名 | 数量 | 役割 |
|---|---|---|
|
RIO + WANライセンス |
1 |
スケートリング上のカメラ制御、4Gゲートウェイ |
|
BMハンドル |
1セット |
ズーム/フォーカス制御 – 手元によるズーム/フォーカス制御、RIOとUSBによる接続 |
|
4G LTEドングル |
1 |
RIOからCyanviewクラウドへのインターネットリンク |
|
RCP |
1 |
外部コントロールルームから遠隔操作を行うコントロールパネル |
スケートリンク上 (camera rig):
Camera → RIO +WAN (serial) → 4G dongle → Cyanview cloud
BMハンドル (USB) → RIO → ズーム + フォーカス制御
コントロールルーム:
Cyanview cloud → RCP (シェーディング + ペイント)
デュアルコントロール:
氷上カメラマン: zoom & focus via BM handles on the RIO
ビジョンエンジニア: iris, gain, white balance via RCP in control room
重要なポイント： Zoon/Focus Demandは、USB経由でRIOに接続され、スケートオペレーターは手元でズームとフォーカスを制御できます。ビジョンエンジニアは、4G回線経由でRCPを介してアイリス、ゲイン、ホワイトバランスを遠隔操作します。両者は干渉することなく同時に動作します。4G回線が切断された場合でも、オペレーターは氷上でレンズを完全にローカル制御できます。

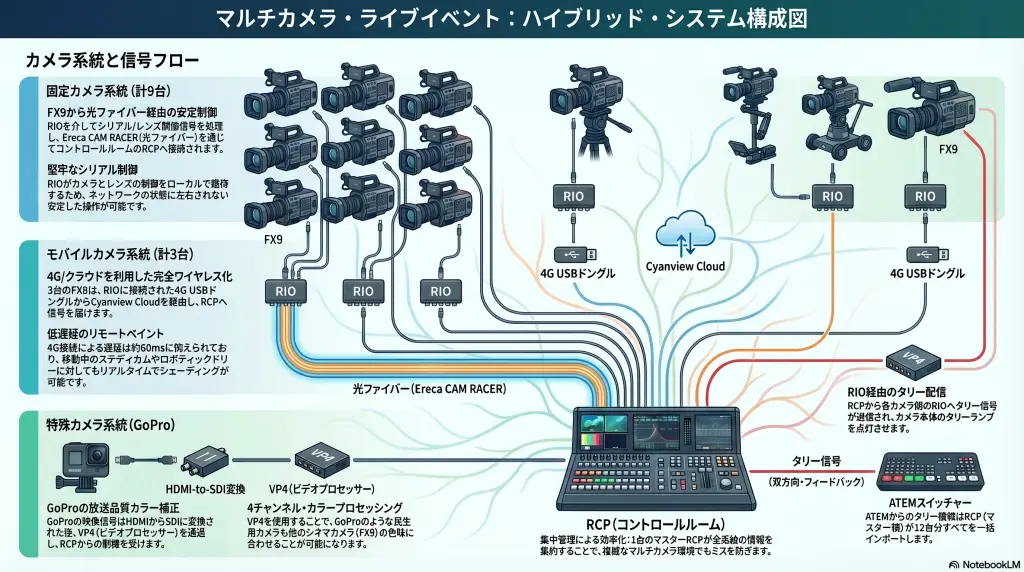

シナリオ：パリ・ファッションウィークでソニーFX9カメラ12台を使用。有線と無線接続を併用。すべてのカメラにPLシネマレンズを装着。2名の映像エンジニアが同時にシェーディングを行う。
課題：
| 機材名 | 数量 | 役割 |
|---|---|---|
|
RCP（OCTOまたはMSU） |
12 |
カメラ1台につき1つコントローラを配備 |
|
RIO + WAN |
12 |
カメラとレンズのリモート制御用 |
|
SONY FX9 |
12 |
メインカメラ |
|
B4/シネレンズ |
12 |
Canon Cine-Servo、Fujinon Cabrio、Canon CN-E |
|
VP4 |
1 |
GoProで撮影した美しい写真の色補正 |
|
ATEMスイッチャー |
1 |
Tallyリターンフィード用 |
|
AJA KUMOルーター |
1 |
ビジョンエンジニアのディスプレイへのプレビュールーティング |
重要なポイント： 4G回線による遅延は約60ミリ秒で、リアルタイムシェーディングには十分な速さです。カメラ制御は最小限の帯域幅しか使用しないため、パリ中心部のピーク時の携帯電話回線でも安定していました。

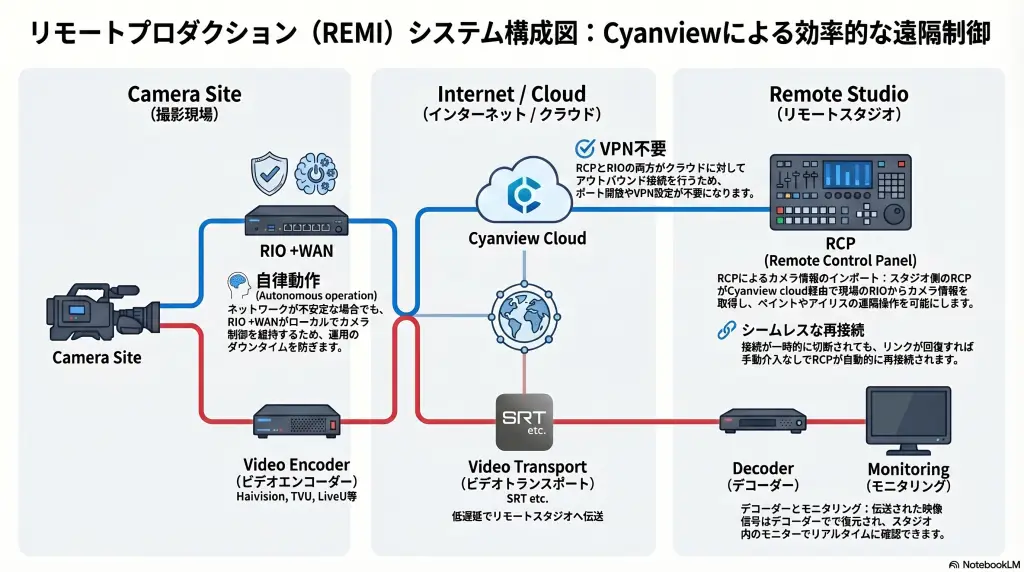

シナリオ：カメラは現場に設置され、制作管理は遠隔地の施設で行われます。RCPとRIOは、VPNやファイアウォールの設定なしに、Cyanviewクラウドを介してインターネット経由で通信します。
課題：
| 機材名 | 位置 | 役割 |
|---|---|---|
|
RCP |
カメラサイト |
自律型カメラ/レンズ制御、クラウドゲートウェイ |
|
RIO + WAN |
リモートスタジオ |
シェーディングとカメラ管理 |
|
ビデオエンコーダー |
カメラサイト |
映像伝送（Haivision、TVU、LiveU、またはSRT） |
重要なポイント： RIO +WANは、カメラとレンズの制御をローカルで自律的に行います。インターネット接続が切断された場合でも、現場のカメラオペレーターは完全な制御を維持します。接続が復旧すると、リモートのRCPは自動的に再接続します。手動操作は不要です。
RCPとRIOはどちらもCyanviewクラウドへの外部接続を行うため、どちらの側もファイアウォールのポートを開放する必要はありません。

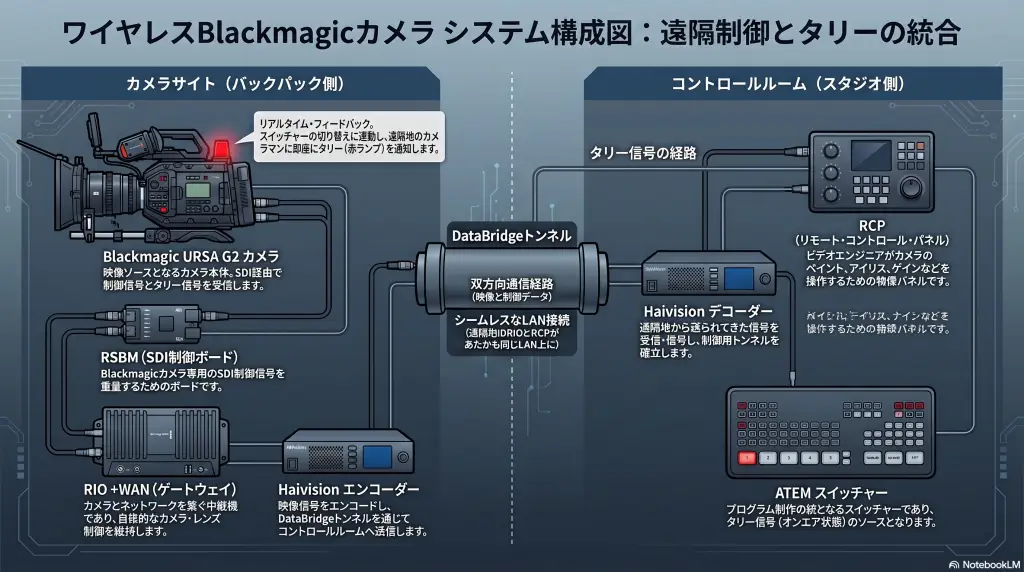

シナリオ： Blackmagic URSA G2をHaivision DataBridgeトンネル経由でリモート制御。ATEMからのタリー付きSDIカメラ制御。
課題：
| 機材名 | 数量 | 役割 |
|---|---|---|
|
RCP |
1 |
リモートシェーディング |
|
RIO + WAN |
1 |
カメラ制御ゲートウェイ |
|
RSBM |
1 |
Blackmagic 用の SDI コントロール インジェクション |
|
Haivision エンコーダー/デコーダー |
1ペア |
ビデオ＋データブリッジトンネル |
|
ATEMスイッチャー |
1 |
Tallyリターンフィード用 |
重要なポイント： Haivision DataBridgeは、カメラ制御信号をビデオストリームと並行してトンネル化します。RIOとRCPはこのトンネルを介して、まるで同じLAN上にあるかのように通信します。
URSA G2またはStudio Camera G2でIP制御が有効になっている場合は、RSBMを省略してイーサネット経由でカメラを直接制御できます。お使いの機種の機能については、 Blackmagicの統合ガイドをご確認ください。

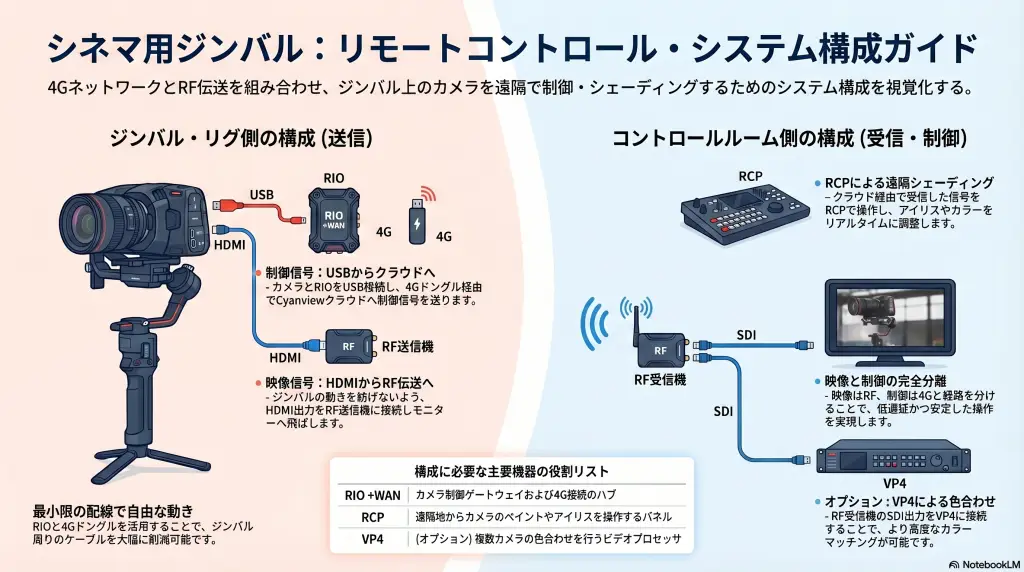

シナリオ：ジンバルに取り付けられたソニー製ミラーレスカメラを4Gで制御する。カメラオペレーターはフレーミングを担当し、ビジョンエンジニアはペイントを担当する。しかも、どこからでも操作可能だ。
課題：
| 機材名 | 数量 | 役割 |
|---|---|---|
|
RCP |
1 |
リモートシェーディング |
|
RIO + WAN |
1 |
USBカメラ制御、4G接続 |
|
VP4 |
1(任意) |
必要に応じて高度なカラーマッチングを行う |
|
ソニーα / FX3 |
1 |
ジンバルに取り付けたミラーレスカメラ |
|
RFビデオ送信機 |
1 |
コントロールルームへの映像 |
|
4G USBドングル |
1 |
RIOのCyanView Cloud接続用 |
重要なポイント： RIOはUSB経由でカメラ制御を行い、映像は別のRF経路で伝送されます。制御と映像を分離することで、ジンバルの配線を最小限に抑えることができます。必要なのはカメラへのUSBケーブル1本と、RIOへの4Gドングル1個だけです。

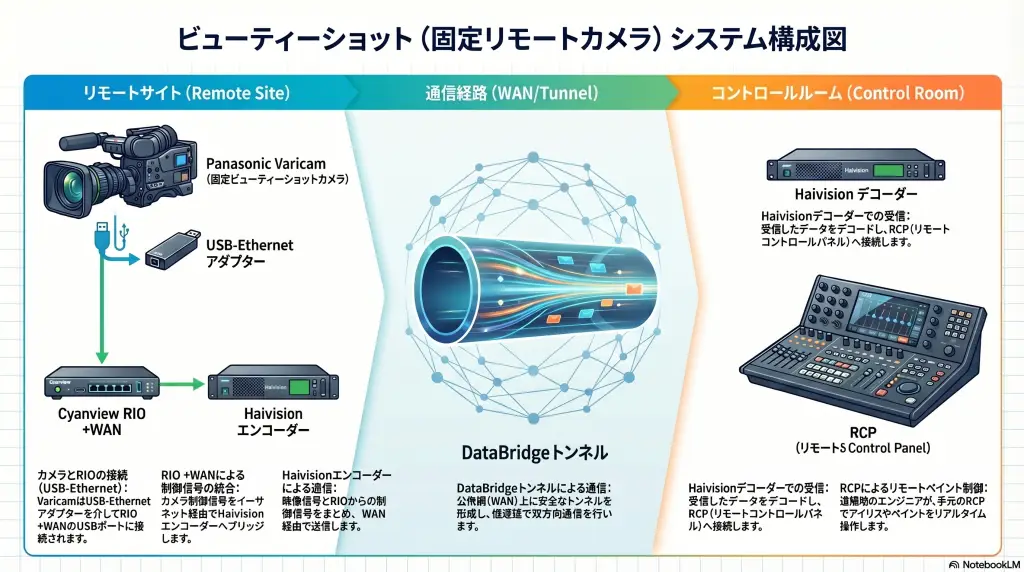

シナリオ：遠隔地に設置されたパナソニック製バリカム固定カメラ。ハイビジョン・データブリッジ・トンネルを介して、ペイント処理を完全に制御する。
課題：
| 機材名 | 数量 | 役割 |
|---|---|---|
|
RCP |
1 |
リモートシェーディング |
|
RIO + WAN |
1 |
カメラ制御ゲートウェイ |
|
Haivision エンコーダー/デコーダー |
1ペア |
ビデオ＋データブリッジトンネル |
|
パナソニック Varicam |
1 |
固定カメラ |
|
USB-イーサネット変換アダプタ |
1 |
RIOの2番目のイーサネットインターフェース |
重要なポイント： RIO +WANにはイーサネットポートが1つあり、ここではHaivision DataBridgeに使用されています。USB-イーサネット変換アダプタを使用すると、Varicam接続用の2つ目のインターフェースが追加されます。RIOのブリッジモードでは、両方のポートが単一のスイッチとして機能します。
