PTZカメラ向け4K 光伝送装置
TOPAS 4Kは、Panasonic社製AW-UE150をはじめとしたPTZカメラから出力されるすべての信号を光ファイバー経由で伝送可能なソリューションです。

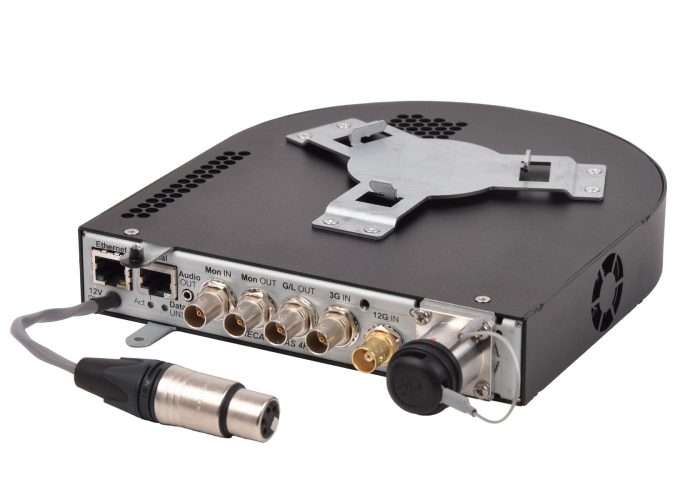

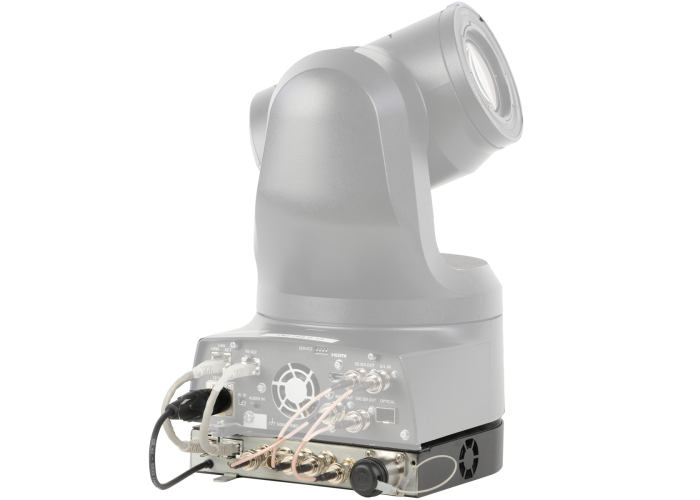

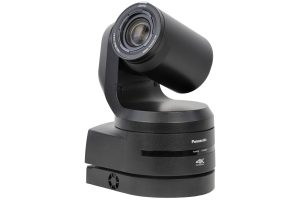

トランスミッター筐体のメカニカルインターフェースは正確にカットされており、カメラの底面や取り付けブラケットにマッチするため、視覚的に目立たず、迅速かつ簡単に取り付けることができます。トランスミッションモジュールは、標準的なSMPTEケーブル（LemoおよびNeutrik）で動作し、UE150カメラとTopas 4Kトランスミッターに800メートル以上の遠隔給電が可能です。トランスミッターには、ローカル電源オプションとSC/APCコネクターも用意されています。

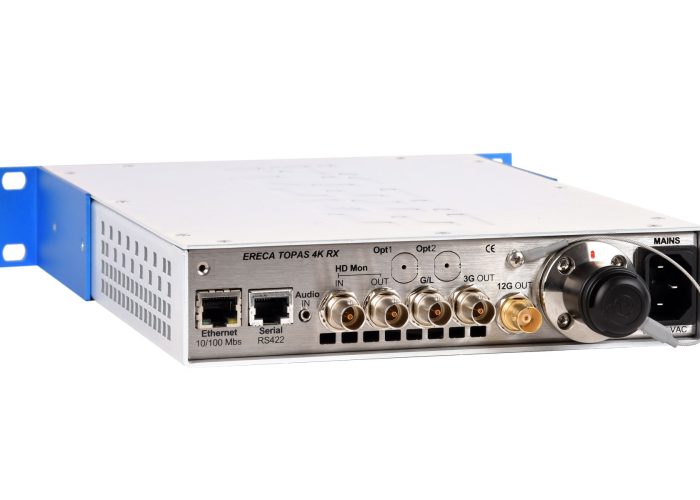

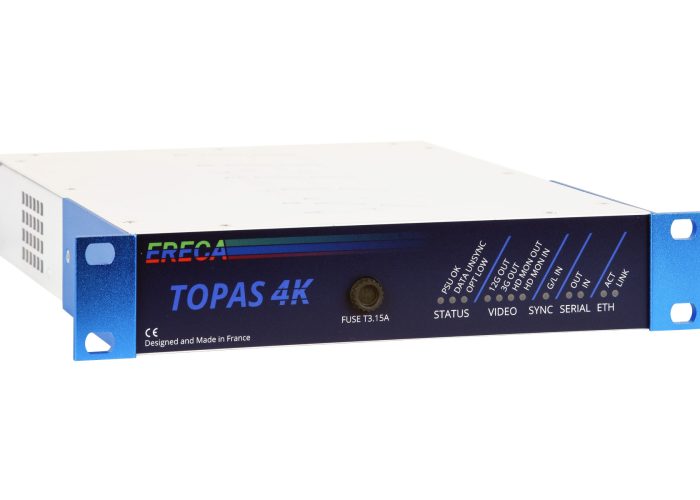

レシーバー側には2つのオプションがあり、スタンドアローンのハーフラック1RUレシーバーは、リモート電源容量と基本的な診断機能を備えています。また、Cam Racer のユーザー様のために、Topas 4KトランスミッターはCam Racerベースステーションレシーバー（信号と電源）と互換性があり、組み込みウェブ管理と詳細な診断で快適に使用することが可能です。
TOPAS 4Kは次の信号をセットを伝送します。
一般的なSMPTEケーブル (Lemo, またはNeutrik)で、信号及び電力を800メートル離れた場所から供給できます。
送信機は、ローカル電源(オプション)および SC/APCコネクターでも使用できます。
| オプティカル | |
|---|---|
| ダイナミックレンジ: | 制御および3G SDI: 15dB, 12G SDI: 10dB |
| コネクタ: | リモート給電: LEMO 3K（EDW / FXW）またはNEUTRIK OpticalCon DUO、ローカル給電: SC/APC |
| SDI Video | |
|---|---|
| コネクタ: | 3G, 12G: 75Ω BNC |
| スタンダード: | HD, 3G, 6G, 12G |
| Amplitude: | 入力: 全チャンネルでケーブルイコライゼーション(12G含む)、出力: 800 mV pp / リクロッキング |
| リターンロス: | 0～1.5 GHz: -15 dB以上 / 1.5～3 GHz: -10 dB以上 / 6～12 GHz: -6 dB以上 |
| Composite Video / GL | |
|---|---|
| コネクタ: | 1x ベースステーション入力 / 75Ω BNCコネクタ |
| スタンダード: | コンポジットビデオ、B.B、3値（2値/3値自動認識） |
| パフォーマンス: | BW > 5.8 MHz at +/- 0.2 dB, DgDp < 1%, < 1°, Group delay < 10 ns, SNR > 67 dB (CCIR567). |
| アナログ音声 | |
|---|---|
| コネクタ: | 2チャンネル ベースステーション入力, 2.5mm ジャック |
| インピーダンス: | 入力： 10KΩ差動（非フローティング）、出力： 差動20Ω（非フローティング） |
| Amplitude: | 最大 +18 dBm |
| Bandwidth: | 50 Hz ～ 15 KHz @ +/- 0.5dB, (20Hz ～ 20 Khz @ -3dB) |
| ディストーション: | 0.05% @ 1Khz / 0 dBm |
| 信号対ノイズ比: | 90dB, “A” weighted |
| LANC | |
|---|---|
| コネクタ: | 1x 双方向2.5mmジャック |
| プロトコル: | 標準LANCまたはRC-V100リモートプロトコル(5Vオープンコレクタ信号) |
| データ | |
|---|---|
| コネクタ: | 双方向2チャンネル、チャンネル1: RJ45、チャンネル2: Hirose 12 |
| プロトコル: | RS485, RS422, RS232 |
| データレート: | 0 ～ 500 Kbd/s |
| Ethernet | |
|---|---|
| コネクタ: | 1x チャンネル、RJ45 |
| プロトコル: | 10/100 Mb/s、全二重または半二重(自動)、MDIまたはMDI-X(自動) |
| タリー | |
|---|---|
| タリー数: | 1x タリー |
| タリー出力: | リレー（ドライ接点）をシリアル RJ45 と共有（UE150 に直接接続） |
| タリー入力: | 接点入力 |
| 電源 | |
|---|---|
| カメラユニット: | 8W + 静音FAN |
| カメラ電源容量: | 12V、連続50W |
| メカニカル | |
|---|---|
| トランスミッター: | 厚さ33mm／カメラサイズ、重量1,45kg |
| トランスミッター色: | 黒 または 白筐体 |
| レシーバー: | 1/2 RU 19インチラック、奥行き300mm（コネクターを除く）、重量1,55kg |
| ラックマウント: | 1RU 19″に2台のレシーバーを搭載可能なカップリングキット、重量0.05kg |
| 動作温度範囲: | – 20～+60℃まで(直射日光を避ける) |
