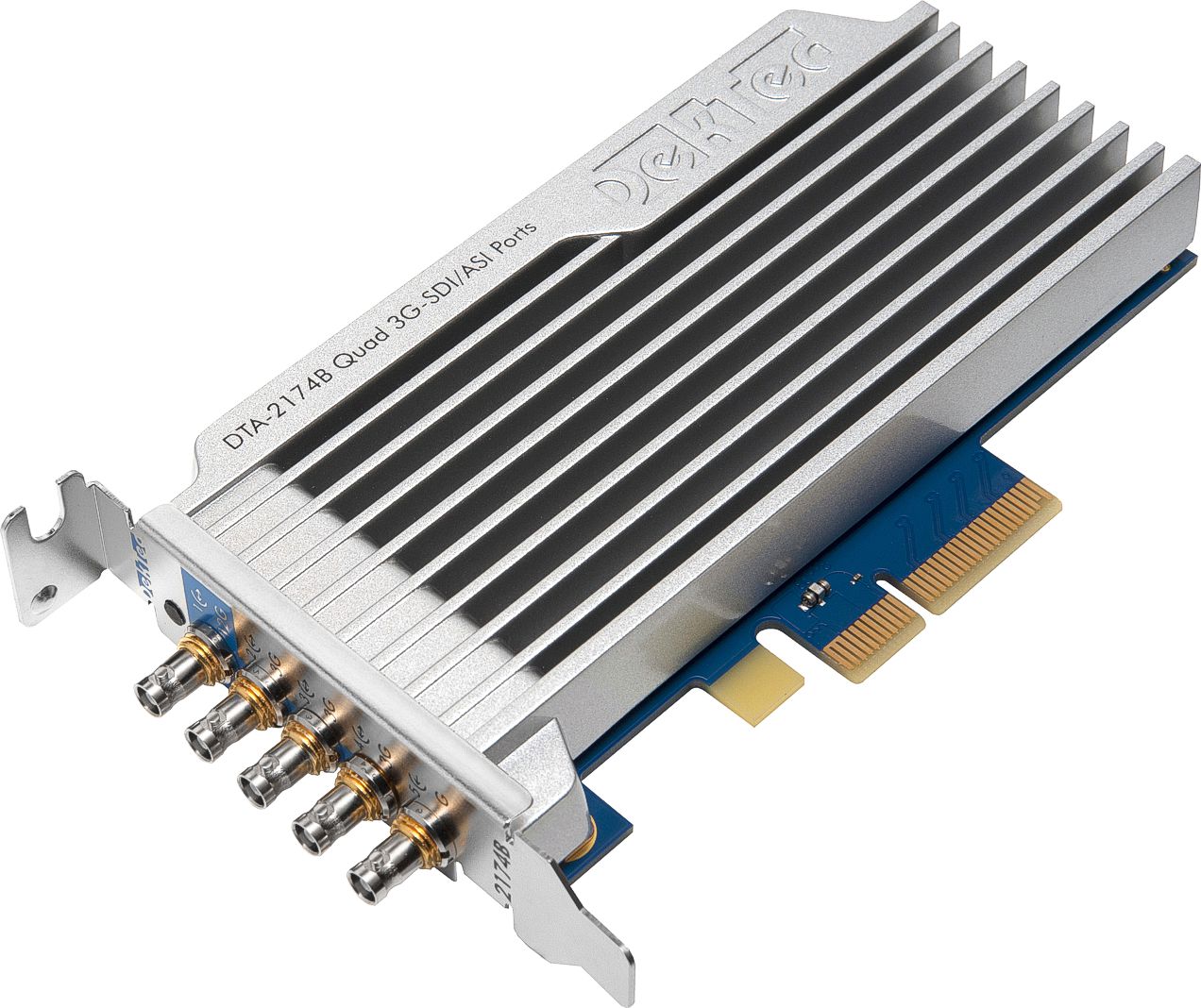

DTA-2174B

クアッド 3G-SDI/ASI(1x12G) 入出力 PCI Expressカード

DTA-2174Bは、非圧縮ビデオを PC に接続する業界の主力製品で、費用効果的にも優れた製品です。12G およびクアッドリンク 3G をサポートしているため、4K エンコーダー/デコーダーに最適です。その他のさまざまな SDI/ASI 処理アプリケーション用に構成できます。

  • 以下3タイプのファームウェアバリアント
    – 独立した4x 3G-SDI/ASI
    – ASI/SDI サイドチャンネル付き 1x 12G-SDI
    – クアッド リンク 4K
  • アナログ ゲンロック入力による SDI 出力の同期。2 レベルおよび 3 レベル同期を受入可能
  • 洗練されたDMAエンジン
  • Matrix 2.0 frameworkにより、リアルタイムでSDI処理を実行する堅牢なアプリケーションを構築可能
  • Windows/Linuxドライバ、SDKを無償提供

製品特徴

仕様 / 特性

パラメータ
ポート
ポート1
SD, HD, 3G level A/B, 6G, 12G
ポート2, 3, 4
SD, HD, 3G level A/B
ポート5
Bi/tri-level genlock input
コネクタ
5x 75-Ω micro BNC
PCI Express
PCIe3 x4 low profile
Air flow
≥2m/s (400LFM)
DekTec Matrix API©2.0 機能
*Matrix APIはDTAPIの一部の機能です。
ピクセルフォーマット変換
音声/ビデオ/ANC抽出
YUV/RGB変換(DMA)
16音声チャンネルアクセス
ハードウェアスケーラ
(1/4または1/16)
物理レイヤー
DVB_ASI
EN50083-9
SD-SDI
SMPTE 259M
HD-SDI
SMPTE 292M
3G-SDI
SMPTE 424M
6G-SDI
SMPTE ST-2081
4K quad link
SMPTE 425-5
12G-SDI
SMPTE ST-2082
PC Support
OS
Windows 10, 11
Windows Server 16, 19, 22
Linux ≥2.6.18, 3.x, 4.x, 5.x
CPU
最小 Core i5
推奨 Core i7
または、 同等のAMD CPU

ブロックダイアグラム

DTA-2174B には、ケーブル イコライザー/ドライバー、マトリックス API ロジック、高性能 DMA コントローラーで構成される 4 つの送信/受信チャンネルがあります。以下に、いくつかの一般的な構成を示します。 さまざまな構成オプションの詳細な説明については、ファームウェアバリアントのアプリケーションノートを参照してください。

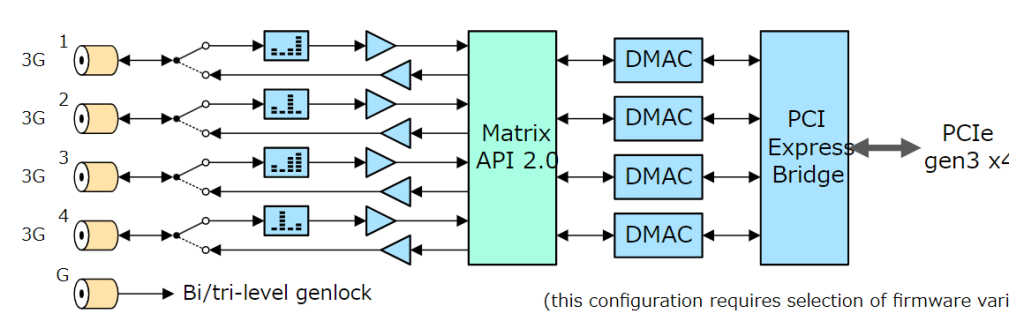

・4つの独立した3G-SDI/ASIチャンネル

各チャンネルは、(i) 入力または出力として、また (ii) ASI または SDI (SD、HD、または 3G) として構成できます。

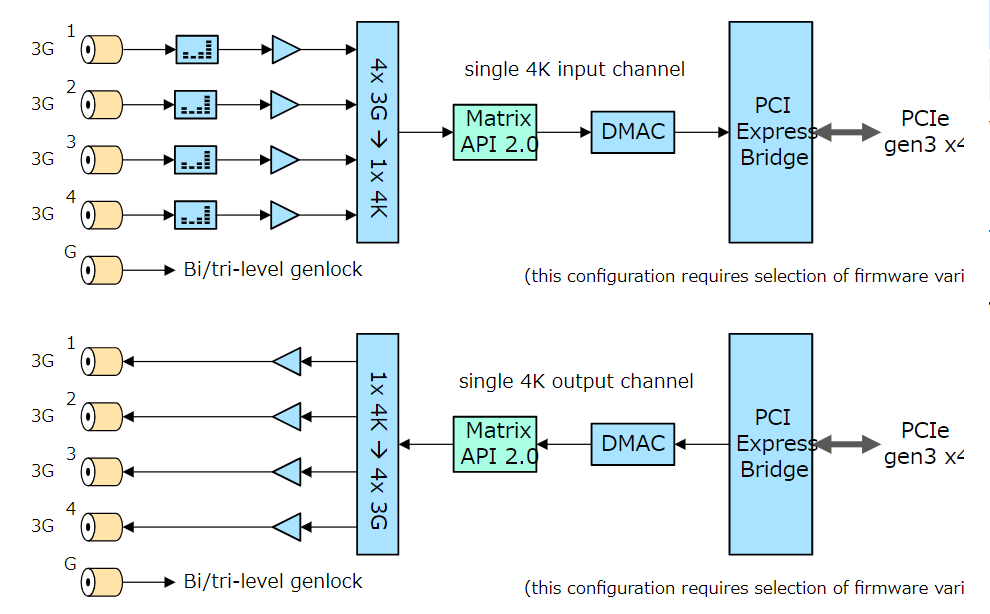

・クアッドリンク4K入力または出力

これらの構成では、単一の 4K ストリームがソフトウェアに送信またはソフトウェアから受信されます。ファームウェアは、4K 信号を SMPTE 425-5 クアッドリンク信号に変換します。

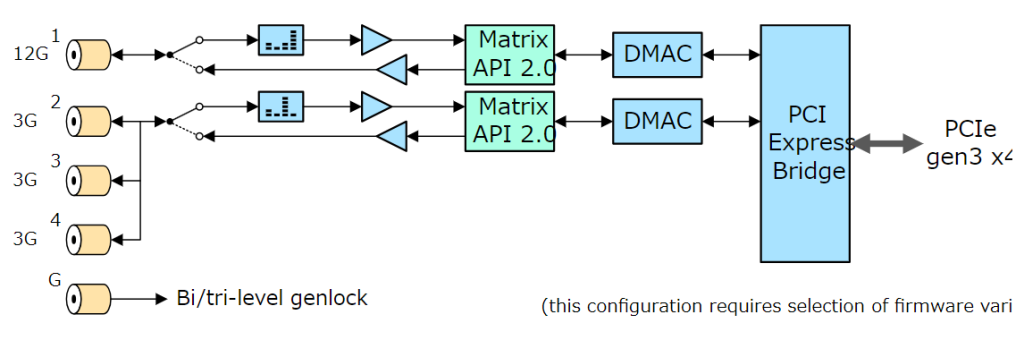

・ASI/SDIサイドチャネンル付き12G-SDI

メインの 12G-SDI 入力または出力チャンネルと、ダウンスケールされた SDI 出力 (最大 3G-SDI) や、 ASI 入力または出力などに独立して使用できる「サイド チャンネル」があります。サイド チャンネルが出力の場合、ポート 2、3、4 で 3 重にバッファリングできます。

DekTec Matrix API® 2.0 について

Matrix-API フレームワークは、受信した SDI データをピクセル (プログラム可能な形式)、オーディオ サンプル、および ANC データ構造にデコードします。新しいフレームを受信すると、フレームワークはデータの処理のためにユーザー指定の「フレーム プロセッサ コールバック」を呼び出します。ユーザー コールバックは、出力ビデオ、オーディオ、および ANC データを作成できます。これらはフレームワークによって SDI フレームにエンコードされます。

複数の入力ストリームの同期は簡単です。コールバック関数に提供されるすべての SDI フレームのビデオ/オーディオ/ANC データは、定義上、到着時間が同じです。過去のフレームには、整数フレーム インデックスでアクセスできます。フレームワークは、異なる入力ポートからのフレームが同じフレーム インデックスを持つ場合、それらが同時にシステムに入力したことを保証します。

オーダー情報

型番 概要 付属ソフトウェア、変調オプション
DTA-2174B
DTA-2174B
本体のみ *ソフトウェア無し
DTA-2174B-SLP
DTA-2174B with StreamXpress and StreamXpert Lite
  • StreamXpert Lite:TS記録・デコードソフトウェア
  • StreamXpress:TS再生ソフトウェア
DTA-2174B-SXP
DTA-2174B with StreamXpress and StreamXpert
  • StreamXpert v2:TS解析・記録・デコードソフトウェア
  • StreamXpress:TS再生ソフトウェア
DTA-2174B-SY-SXP
DTA-2174B with StreamXpress, StreamXpert and SdEye
  • StreamXpert v2:TS解析・記録・デコードソフトウェア
  • StreamXpress:TS再生ソフトウェア
  • SdEye:SDI計測ソフトウェア

対応ソフトウェア

対応ソフトウェア 概要
TS記録・デコードソフトウェア
TS解析・記録・デコードソフトウェア
TS再生ソフトウェア
SDI計測ソフトウェア
多機能TS/SDI記録ソフトウェア
*別売のソフトウェアライセンスが必要となります。
