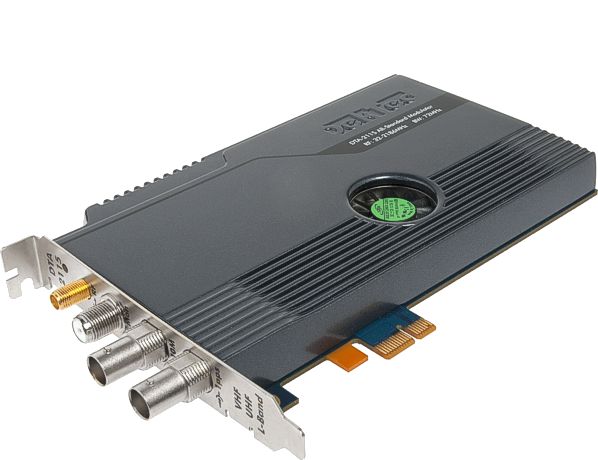

高度BS対応 ハイエンドマルチスタンダード変調PCI Expressカード
DekTecのPCIeモジュレーターは、世界のQAM、OFDM、VSBベースの変調規格にほぼ対応しています。 DTA-2115Bはプログラマブルな出力レベルを持ち、デジタルアップコンバージョンによる優れた信号品質を実現しています。
| パラメータ | 値 | |
|---|---|---|
|
メイン出力 |
RFコネクタ |
50-Ω SMA female |
|
RFレベル |
-60～0dBm
|
|
|
Stepサイズ
|
0.5dB |
|
|
モニタ出力 |
RFコネクタ |
75-Ω “F” female |
|
RFレベル |
-45dBm |
|
|
10-MHz/1pps 入力 |
|
2×50-Ω BNC female |
|
対応周波数帯 |
|
32 ～ 2168MHz |
|
シンボルレート |
|
88kBd ～ 85MBd |
|
I/Q サンプルレート |
|
88kBd ～ 85MBd
|
|
最大バンド幅 |
|
72MHz |
|
Transit MER (typical) |
|
> 42dB |
|
フェーズノイズ |
|
< -116dBc @ 10kHz |
|
スペクトラムフィットネス |
|
0.5dB |
|
スペクトラム純度 |
|
> 50dB |
|
PCI Express |
|
PCIe gen3 x1 |
|
OS |
|
Windows 10, 11 Windows Server 16, 19, 22 Linux ≥2.6.18, 3.x, 4.x, 5.x |
| 機能・変調方式 | |
|---|---|
|
基本製品に付属 |
ATSC 8VSB, DVB-C, DVB-CID, DVB-S, DVB-S2, DVB-T, DVB-T2 single PLP, QAM-B,
QAM-C |
|
変調オプション |
ATSC-M/H, ATSC 3.0, CMMB, DAB(+),
DRM(+), T-DMB, DTMB (ADTB-T, DMB-T/H), DVB-C2, DVB-S2X, DVB-T2 multi PLP, ISDB-S, ISDB-S3, ISDB-T, ISDB-Tmm |
|
機能オプション
|
|
| Type | 概要 | 付属ソフトウェア、変調オプション |
|---|---|---|
|
DTA-2115B-SP
|
DTA-2115B with TS再生ソフトウェアパック |
|
|
DTA-2115B-GOLD |
DTA-2115B フルオプションパック |
|
| 対応ソフトウェア | 概要 |
|---|---|
|
TS/SDI再生ソフトウェア |
|
|
Atsc3.0信号生成ソフトウェア *変調オプションのAtsc3.0オプションライセンスが必要となります。 |
|
|
DVB-T2 (with multi PLP)信号生成ソフトウェア *変調オプションのDVB-T2 multi PLPオプションライセンスが必要となります。 |
|
|
C2Xpress |
DVB-C2信号生成ソフトウェア *変調オプションのDVB-C2オプションライセンスが必要となります。 |
|
TmmXpress |
ISDB-Tmm信号生成ソフトウェア *変調オプションのISDB-Tmmオプションライセンスが必要となります。 |
|
XpressSim |
StreamXpress フェージングオプション機能 *機能オプションのChannel simulationオプションライセンスが必要となります。 |
