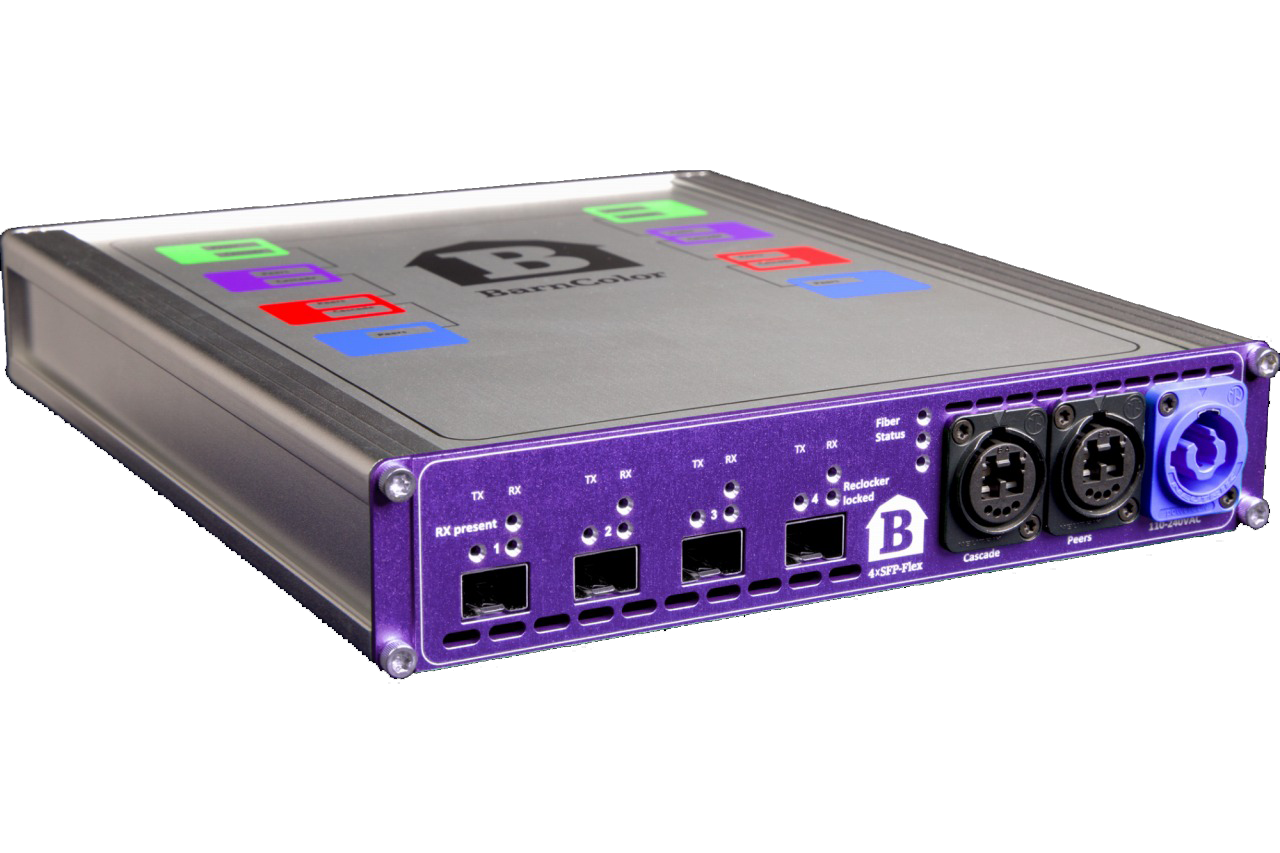

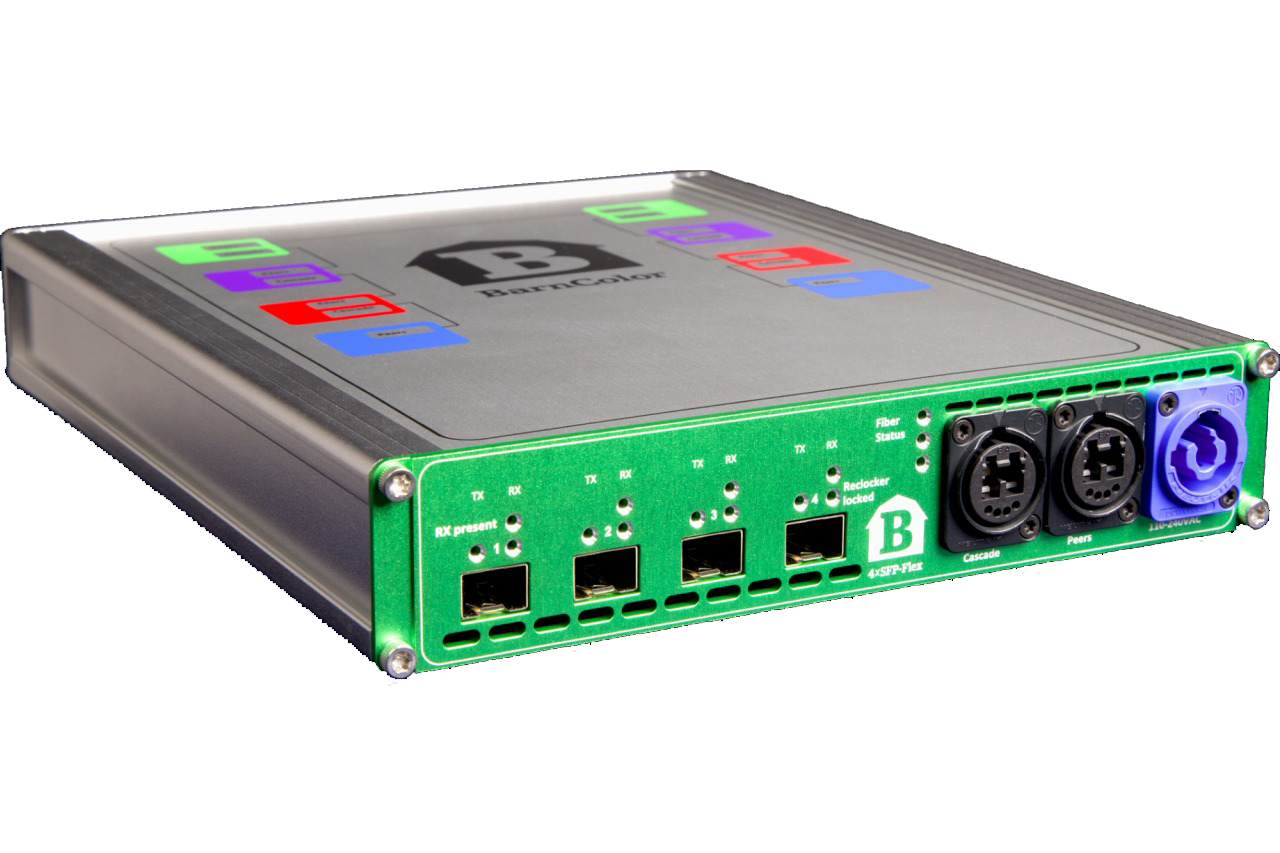

BarnColor 4xSFP-FLEX

– Simplicity to Perfection

BarnColor は、opticalCON Duoファイバーケーブルで複数の信号を双方向に送受信するための費用対効果の高いソリューションとして設計された、Barnfind Technologies社の最新製品です。シンプルで使いやすく、セットアップも簡単なため、専門的な知識や経験を必要とせず、光ファイバー伝送の構築から複雑さを取り除きました。

概要

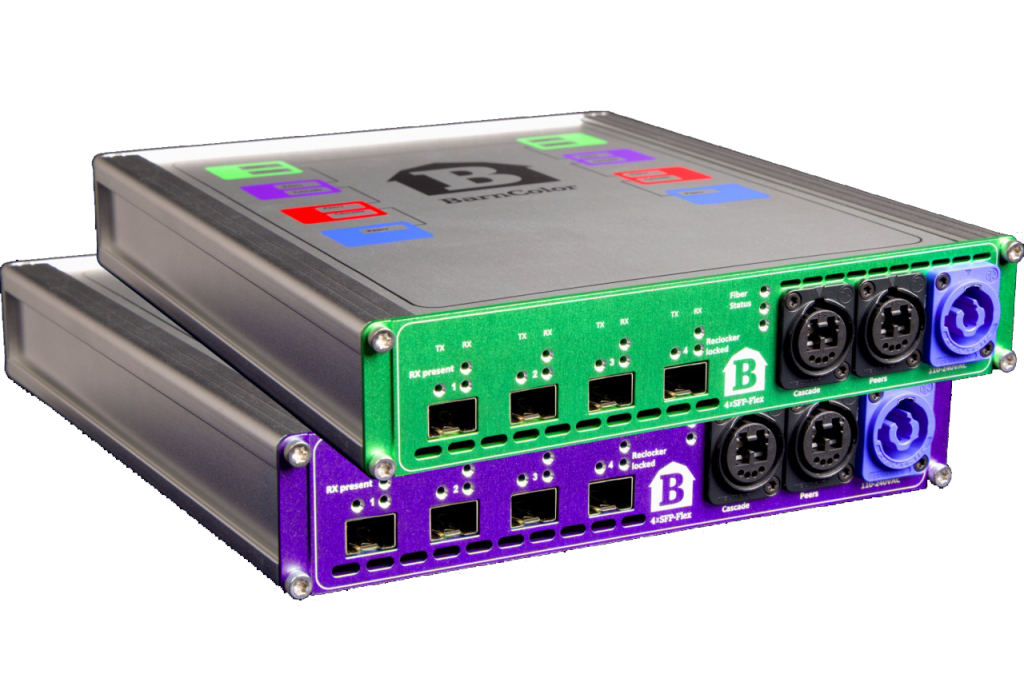

柔軟性の高いBarnColorシステムを補完するために設計された新しいBarnColor 4xSFP-Flexは、各ユニットに4つのSFPトランシーバーケージを提供し、独自のアプリケーションに必要な信号処理SFPでBarnColor-Flexペアを構成できます。最大4台の異なるカラーユニットを互いにカスケード接続できます。システムは各側で最大16個のトランシーバー・ケージをサポートし、16個のフィードフォワードと16個のリターンの合計32個の信号フィードを伝送できます。色違いのどのモデルとも組み合わせ可能です。

MSAおよび非MSA SFPモジュールの両方をこのBarnColorに挿入できますが、Dual TXおよびDual RXモデルはシングルチャンネルモードで動作するという制限があります。

BarnColorデバイスは、カラーペアで設置したり、BarnOneシステムとともにサテライトとして使用したりできます。純粋なBarnColorシステムを構築する場合は、どの色にもマッチするペアで開始し、ニーズの拡大に応じて後でシステムを拡張できます。色が異なる限り、異なるモデルのBarnColorsを組み合わせることも、同じシステムで同じモデルを複数使用することもできます。BarnColorデバイスをリンクする際は、シングルモードファイバーの使用をお勧めします。

接続例

SFPの例

  • ポイント – ポイント(様々な波長)
  • Multi mode-SFP
  • BNC-SFP
  • HDBNC-SFP
  • HDMI-SFP
  • アナログ Video-SFP
  • IP encap/decap-SFP
  • RJ45 Ethernet

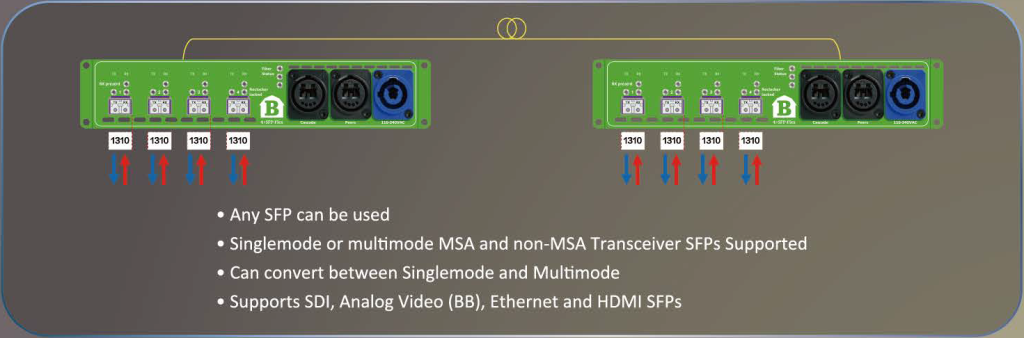

ポイント - ポイントの接続例

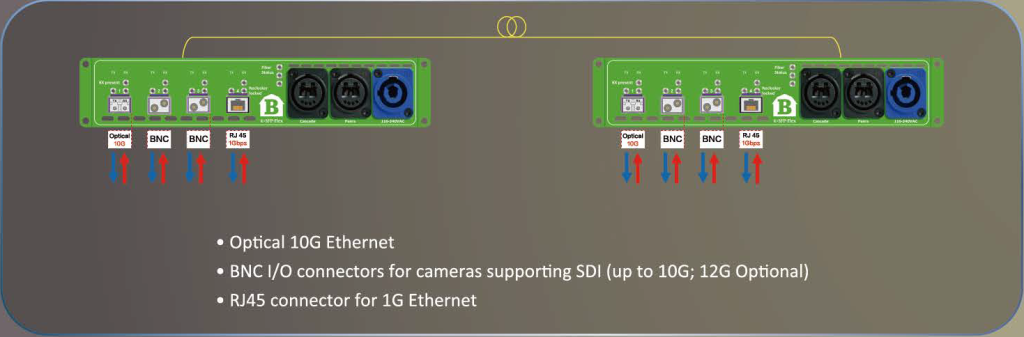

10G SFP・SDI-BNC・RJ45 1G SFPの使用

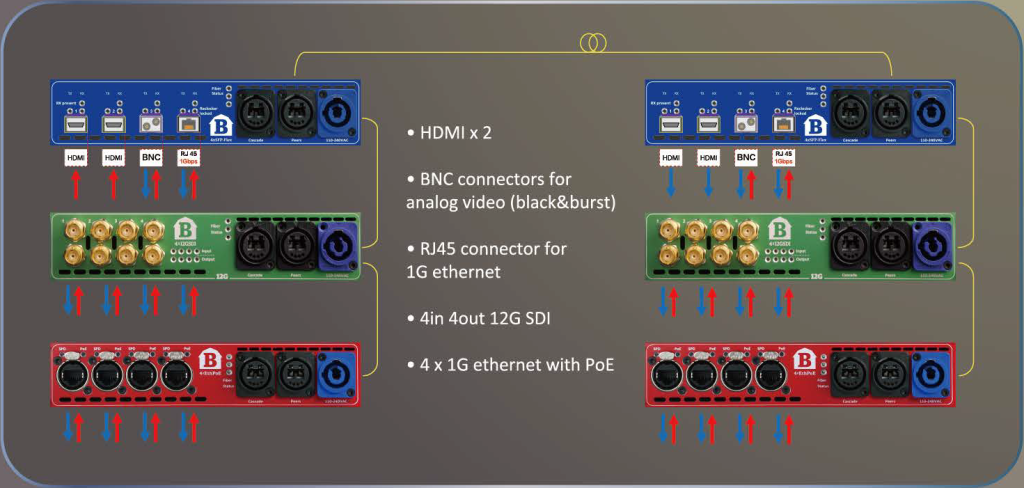

異なるBarnColor同士の組み合わせ

主な仕様

SFPポート

・SMPTE 258M, 292M, 372M, 424M, DVB-ASI,
 SMPTE ST-2081, 1/10 Gbit/s Ethernet

・ST-2082 12Gバージョンオプション

・マルチレートリクロック 270Mbps – 10Gbps (12Gbps オプション)

ファイバーポート

・Neutrik opticalCON DUO

・Duplex シングルモードファイバーLC-LCにも対応

電源

・Neutrik powerCON

・100-240VAC, 15W

筐体寸法

・223mm x 277mm x 44mm

・1.4 kg
