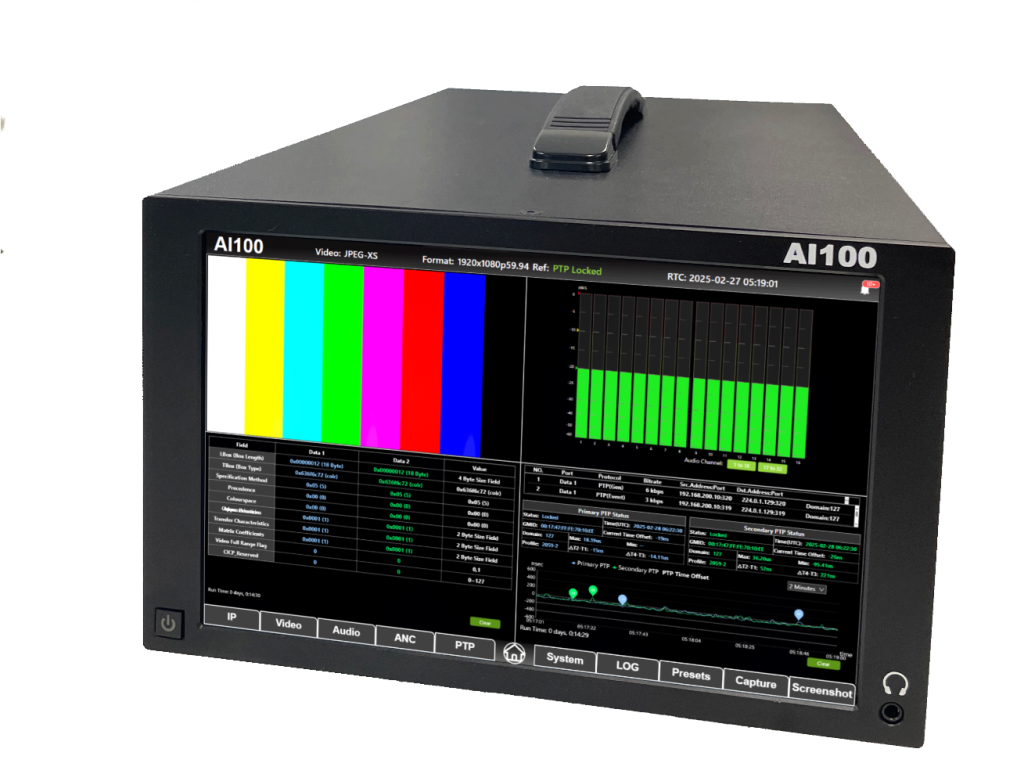

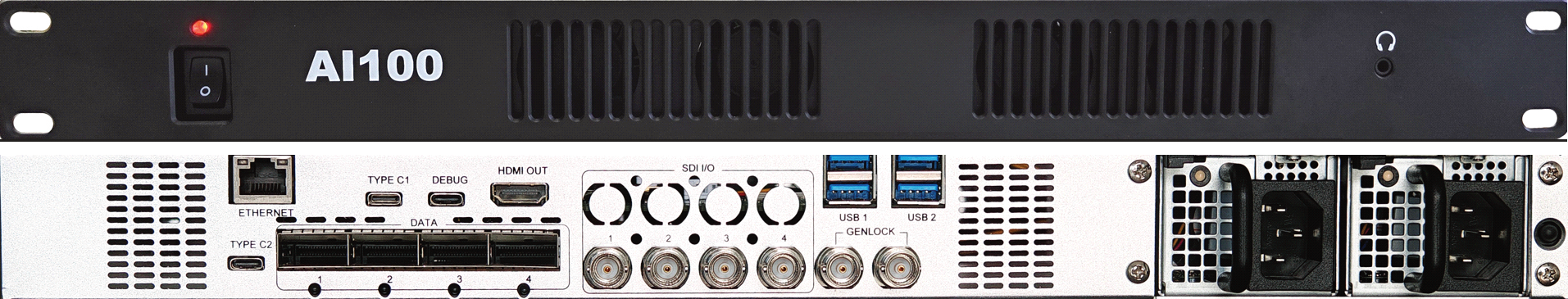

AI100 は非圧縮 ST2110-20 IPストリーム および ST2110-22 JPEG-XS IPストリームのアナライザーです。8.3インチのタッチスクリーンを備えたタイプと1RUラックマウント型の2つモデルで提供されます。8K/4K/3G/HD 信号フォーマットに対応し、ユーザーフレンドリーなコントロールGUIを提供します。また、解析機能のみならず 信号発生器 として IPストリームの出力が可能で、放送, プロダクション, QCあるいは製品開発など様々なニーズに対応しています。

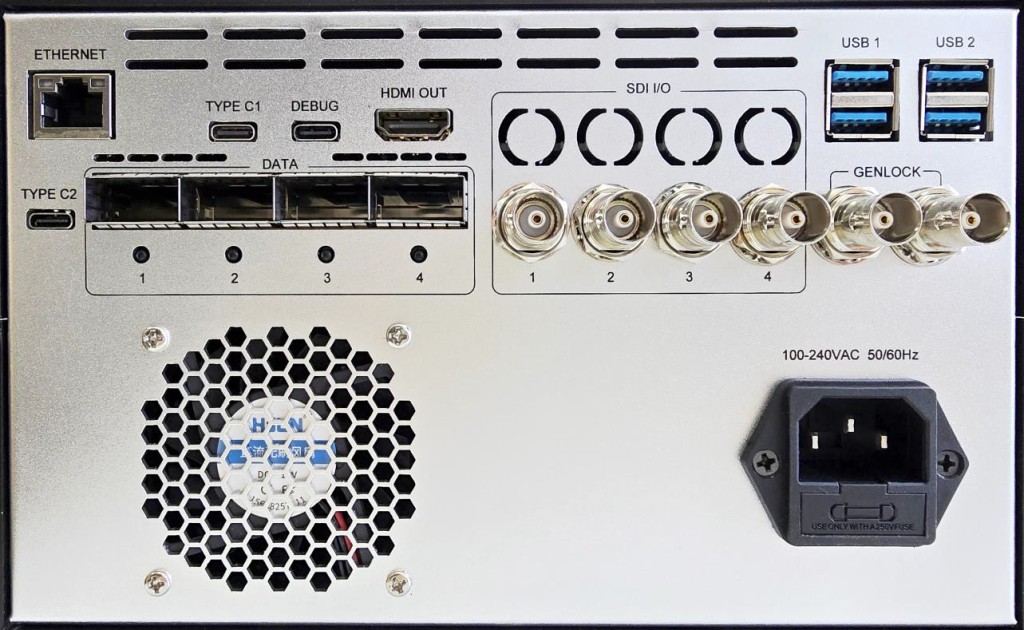

インターフェース仕様
| Tranceiver Cages | QSFP28 x4 |
|---|---|
| IP Stream Interfaces | 10G x2, または 25G x2, 100G x2 (オプション) |
| Management | RJ45 x1 |
| USB Interfaces | USB Type A x3 |
| Maintenance | USB Type C x3 |
Video Audio 出力仕様
| Videoコネクタ | 12G-SDI BNC x4 |
|---|---|
| 8K JPEG-XSデコードデコード出力 | 12G-SDI x4(オプション) |
| 12G-SDI Amplitude | 800mv ±10% Vp-p |
| 12G-SDI Alignment Jitter 100kHz | < 0.3 U(Alignment Jitter) |
| 12G-SDI Timing Jitter 10kHz | < 8 UI (Alignment Jitter) |
| Display Output | HDMI 2.0 |
| Audio monitor Output | 3.5mm Stereo TRS Audio Jack |
JPEG-XS 入力フォーマット
| 8K | 4320p60, 4320p59.94, 4320p50 4320p30, 4320p29, 4320p25 |
|---|---|
| 4K | 2160p60, 2160p59.94, 2160p50, 2160p30, 2160p29.97, 2160p25 |
| Full HD | 1080p60, 1080p59.94, 1080p50, 1080p30, 1080p29.97, 1080p25, 1080i60, 1080i59.94, 1080i50 |
