VICO-4L-2110

4K SDI / IP ST 2110コンバータ

VICO-4L-2110は、4K, HD信号をST2110 IP信号で伝送可能なコンバーターです。ビデオインターフェースは、12G-SDI, 4 x 3G-SDI, 4 x HD-SDIのいずれかに設定が可能で、IPインターフェースは最大25Gまで対応しております。1筐体で最大2信号のENC(エンキャブスレート)またはDEC(デキャプスレート)が可能で、ENC, DECのモードはフロントパネルよりユーザーが任意に切替を行うことができます。ソフトウェアから制御も可能です。ビデオ, オーディオ, アンシラリ―データはST-2110, ST-2059, NMOS IS-04/05規格に対応しております。

特長

  • 4K SDI over IP

    シンプルながら必要不可欠なSDI ⇔ SMPTE2110-20/-30/-40 の 変換を行うハードウェアコンバーター。

  • NMOS対応

    NMOS IS-04/05 に対応しているためシステムへの統合がスムーズです。

  • フルコントロールWebGUI

    ENC/DECモードの変更やPTP 同期の状況確認など、わかりやすいGUIから容易に行えます。

概要

  • 映像入力インターフェース
1x 4K(12G-SDI/4x 3G-SDI) または 4x HD (HD/3G-SDI)
  • 通信プロトコル
SMPTE ST2110 -10, -20, -30, -40
  • 音声
各チャンネル 16chまで
  • デコーダ同期
PTP(ST2059-1/-2), 外部同期
  • 低遅延
ユーザー設定により、十数ラインから1フレーム(16.66ms/33.33ms)まで可能
  • コントロール
AMWA NMOS IS-04/05, SNMP, WebGUI
  • サイズ
1RUラックマウント
  • チャンネル数
1ボードにて、4x HD (HD/3G-SDI)が可能 *1RUで最大2枚のボードが可能

スペック

解像度/フレームレート 4K 3840x2160 59.94p/50p
HD(オプション) 1920x1080 59.94i/50i/59.94p/50p
コントロール フロントパネル, WebGUI, SNMP, NMOS
クロマ/ビット深度 4:2:2 / 10bit 電源 ホットスワップ, 冗長電源(オプション)
映像 & 音声 I/F 4K: 12G-SDI x1 または 3G-SDI x4
HD(オプション): HD-SDI または 3G-SDI x4
電力 AC100-240V, 30W
通信 I/F SMPTE ST2110 SFP+(#1) 25G サイズ(W x D x H ) 435 x 260 x 44.5 mm
デコーダ同期 PTP(ST 2059-1/-2), 外部同期 重量 約5Kg
アラーム出力 OLED表示, SNMP trap, Web GUI ログ 動作温度/湿度 0℃~35℃ / 20% ~ 80% RH

ギャラリー

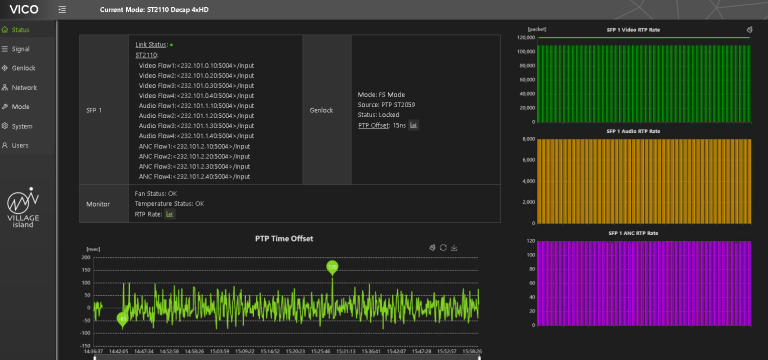

WebGUI
