Q16pro Gen2

メディアハブ&マルチキャンバスビデオウォールプロセッサ

RGBlink Q16pro Gen2は、純粋なハードウェアワイヤースピード処理アーキテクチャを採用した高性能ビデオ画像処理システムです 。教育、科学研究、政府機関、情報公開、行政管理、軍事指揮、展示会、セキュリティ監視、商業販売など幅広い業界に適しています。 モジュール式入出力カード構造を採用し、入力カードの任意ミキシング機能も同時に実現 。HDMI/DVI/SDI/IP/AUDIO/DANTE/HDbaseTなどの一般的な複数信号に容易にアクセスできるだけでなく、DP 1.2、HDMI 2.0などの超高解像度4K/8K信号の入出力もサポートし、4Kマルチスクリーンポイントツーポイントスプライシングも容易に実現します 。
データシート
カタログ
お問い合わせ

特長

型番・モジュールガイド

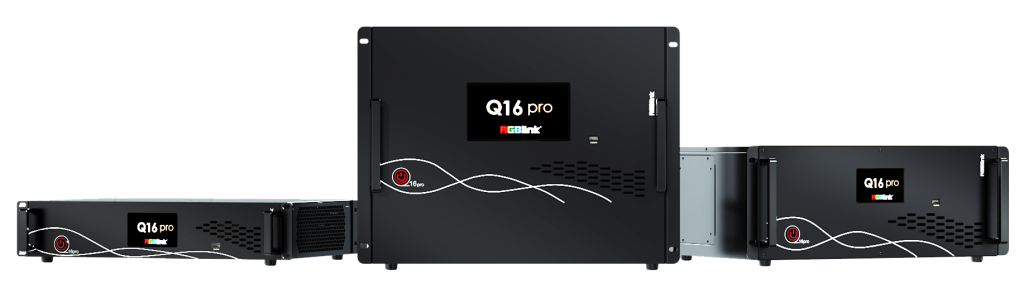

シャーシ・電源
Product Code 説明
710-2016-01-0       Q16pro Gen2 1U（HM 1Uに適合）
  • ホスト×1（通信、電源）
  • 入力モジュール1U用2スロット、出力モジュール1U用1スロットをサポート
  • 最大8画面のランダムローミングをサポートし、画面の重なり/交差はレイヤーを占有しない
710-2016-02-1       Q16pro Gen2 2U
  • PVW通信モジュール標準装備
  • 電源1系統標準付属
  • タッチスクリーン操作に対応
  • 入力モジュール3スロット、出力モジュール2スロットをサポート
  • オプションで冗長電源1系統

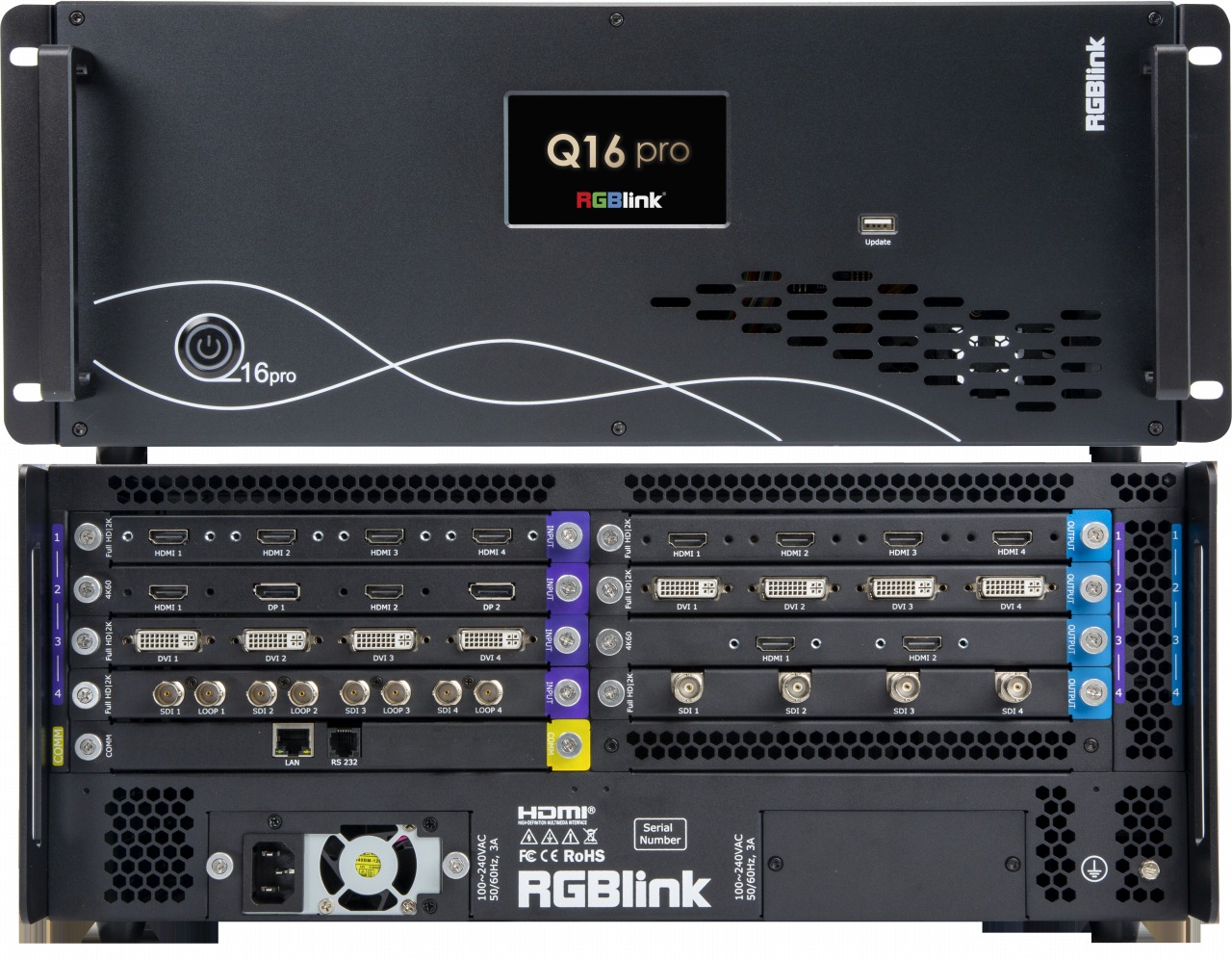

710-2016-04-1       Q16pro Gen2 4U
  • PVW通信モジュール標準装備
  • 電源1系統標準付属
  • タッチスクリーン操作に対応
  • 入力モジュール4スロット、出力モジュール4スロットをサポート
  • オプションで冗長電源1系統
  • 出力カードスロットNo.1~4のミキシングに対応

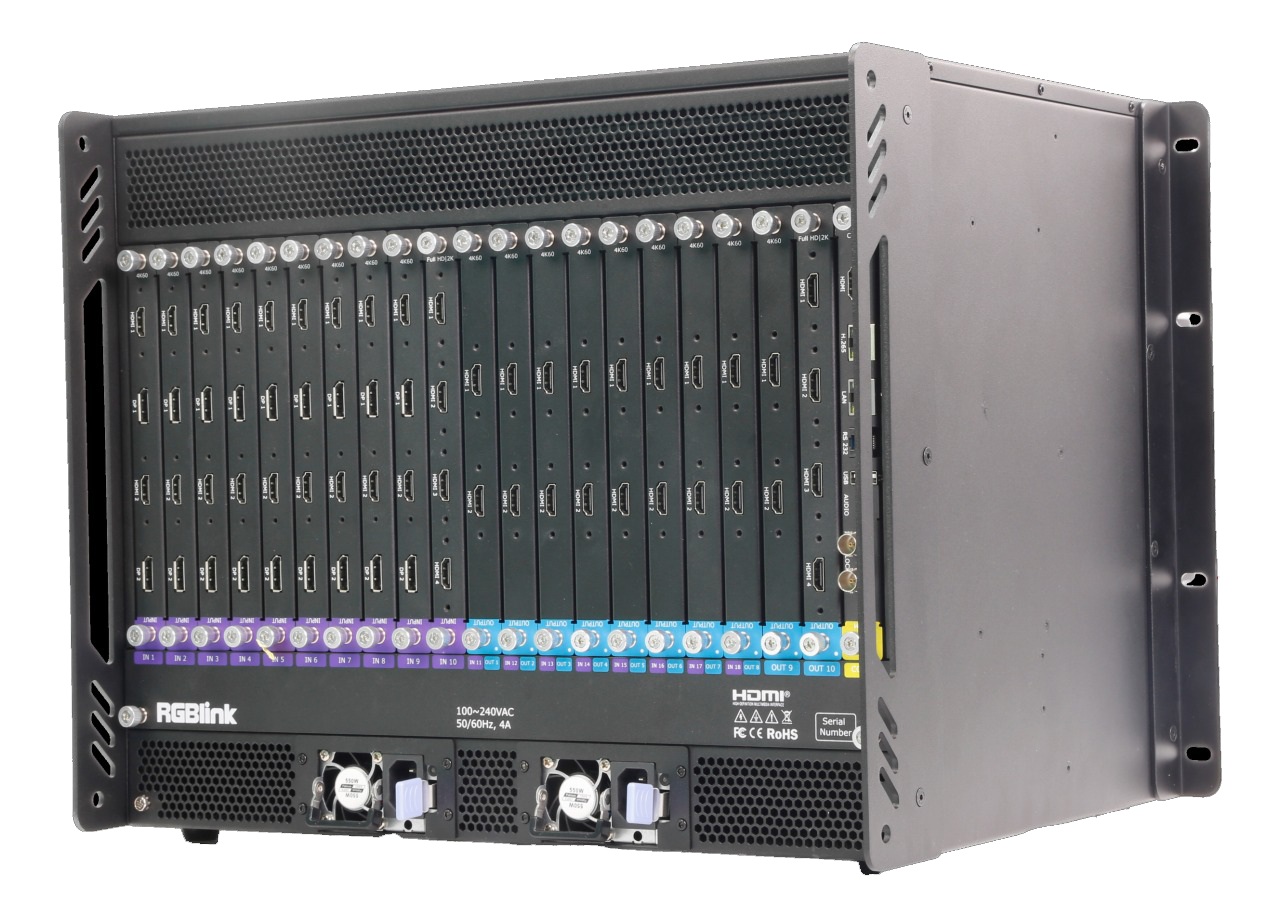

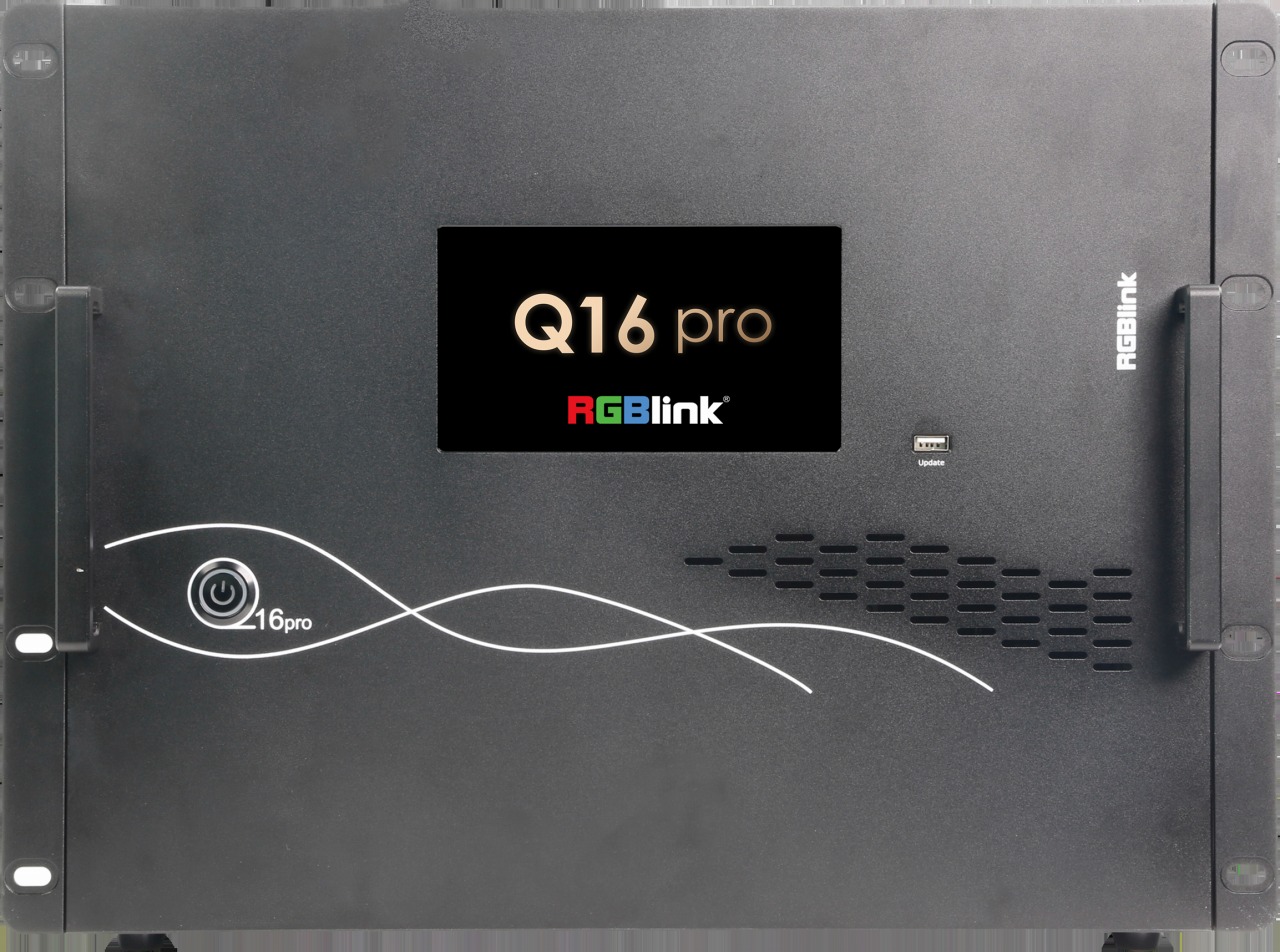

710-2016-08-1       Q16pro Gen2 8U
  • PVW通信モジュール標準装備
  • 電源1系統標準付属
  • タッチスクリーン操作に対応
  • 入力モジュール10スロット、出力モジュール10スロットをサポート
  • オプションで冗長電源1系統
  • 出力カードスロットNo.1~8のミキシングに対応
950-0016-00-1      Qシリーズ 300W冗長電源モジュール (2U用)
  • 入力電圧: AC100V ~ 240V
  • 出力電圧: +12V/20A
  • 総電力: 300W
950-1004-01-1      Qシリーズ 300W冗長電源モジュール (4U用)
  • 入力電圧: AC100V ~ 240V
  • 出力電圧: +12V/20A
  • 総電力: 300W
950-0017-00-1      Qシリーズ 550W冗長電源モジュール (8U用)
  • 入力電圧: AC100V ~ 240V
  • 出力電圧: +12V (3.5A ~ 45A), 12VSB (電流: 3A)
  • 総電力: 550W
Product Code 入力モジュール Product Code 出力モジュール
791-2002-04-1 Dual HDMI & Dual DVI 入力モジュール
  • HDMI1.3入力2系統 + DVI入力2系統
  • HDCP, EDIDをサポート
  • 最大入力解像度1920x1080@60Hzに対応
 791-2002-31-1 Quad HDMI 1.3 出力モジュール
  • HDMI1.3出力4系統
  • OSDローリング字幕に対応
  • 最大1920×1080@60Hzに対応
791-2002-03-1 Quad DVI 入力モジュール
  • DVI入力4系統
  • 最大入力解像度は2048x1152@60Hz
 791-2002-32-1 Quad DVI 出力モジュール
  • DVI出力4系統
  • ボードは8レイヤーをサポートし、インターフェースをまたぐレイヤーを占有しない
  • OSDローリング字幕に対応
  • 最大出力解像度1920×1080@60Hz
791-2002-01-1 Quad HDMI 2.0 入力モジュール
  • HDMI2.0入力4系統
  • EDID, HDCPをサポート
  • 最大入力解像度3840x2160@60Hzに対応
  • 4KカスタムEDIDには非対応
 791-2002-33-1 Quad SDI 出力モジュール
  • BNC出力4系統
  • SDI標準ビデオ解像度をサポート
  • 最大出力解像度1920x1080@60Hzに対応
791-2002-07-1 Quad 3G SDI 入力モジュール
  • BNCポート8系統、3G SDI入力4系統、3G SDIループ4系統
  • 入力、デインターレース、モーション補償をサポート
  • 最大入力解像度1920x1080@60Hzに対応
 791-2002-34-1 Quad HDBaseT 出力モジュール
  • HDBaseT出力4系統
  • 最大出力解像度1920x1200@60Hz
  • 最大出力延長距離100m
791-2002-05-1 single IP 入力モジュール
  • IPボードプログラムアップグレード用USB入力ポート1系統
  • RJ45入力ポート1系統
  • IPネットワーク符号化信号へのアクセスをサポート
  • 1チャンネルの460解像度デコードと独立ウィンドウ表示
  • 最大16チャンネルの1080p30または4チャンネルの4Kデコードをサポート
 791-2002-35-1 Dual HDMI 2.0 出力モジュール
  • HDMI2.0出力2系統
  • 最大出力解像度3840x2160@60Hzに対応
791-2002-06-1 Dual HDMI 2.0 & Dual DP 1.2 入力モジュール
  • DP1.2入力2系統 + HDMI2.0入力2系統（4つの信号から1つを選択）
  • EDID, HDCP 2.2をサポート
  • 最大入力解像度3840x2160@60Hzに対応
791-2002-08-1 Quad HDBaseT 入力モジュール
  • HDBaseT入力4系統
  • 最大出力解像度1920x1200@60Hz
  • 最大入力延長距離100m
Product Code 入力モジュール Product Code 出力モジュール
790-1002-10-1 Q16pro Gen2 Quad HDMI 2.0 入力モジュール
  • HDMI2.0入力4系統
  • EDID, HDCPをサポート
  • 最大入力解像度3840x2160@60Hzに対応
  • 4KカスタムEDIDには非対応
790-1002-40-1 Quad 3G SDI 出力モジュール
  • BNC出力4系統
  • SDI標準ビデオ解像度をサポート
  • 最大出力解像度1920x1080@60Hzに対応
790-1002-44-1 Dual HDMI 1.3 & Dual DVI 入力モジュール
  • HDMI1.3入力2系統 + DVI入力2系統
  • HDCP, EDID管理をサポート
  • 最大入力解像度1920x1080@60Hzに対応
790-1002-38-1 Dual HDMI 2.0 出力モジュール
  • HDMI 2.0出力2系統
  • 最大出力解像度3840x2160@60Hzに対応
790-1002-35-1 Quad DVI 入力モジュール
  • DVI入力4系統
  • エンベデッドオーディオ入力、EDID管理をサポート
  • 最大入力解像度1920x1080@60Hzに対応
790-1002-47-1 Quad HDBaseT 出力モジュール
  • HDBaseT出力4系統
  • 最大出力解像度1920x1200@60Hz
  • 最大出力延長距離100m
790-1002-34-1 Quad 3G SDI (LOOP) 入力モジュール
  • BNCポート8系統、3G SDI入力4系統、3G SDIループ4系統
  • インターレース入力、デインターレース、モーション補償をサポート
  • 最大入力解像度1920x1080@60Hzに対応
790-1002-28-1 Quad Input & Quad Output アナログオーディオモジュール
  • 3.5mmステレオオーディオ入力4系統
  • 3.5mmステレオオーディオ出力4系統
  • HDMIエンベデッドオーディオをサポート
790-1002-33-1 Single IP 入力モジュール
  • IPボードプログラムアップグレード用USB入力ポート1系統
  • RJ45入力ポート1系統
  • IPネットワーク符号化信号へのアクセスをサポート
  • 1チャンネルの4K60解像度デコーディングと独立ウィンドウ表示
  • 最大16チャンネルの1080p30または4チャンネルの4Kデコーディングをサポート
790-1002-43-1 Danteオーディオ搭載 Dual HDMI 1.3 出力モジュール
  • HDMI1.3入力2系統 + Danteオーディオ1系統（RJ45ポート） + Danteバックアップオーディオ1系統（RJ45ポート）
  • オーディオ入力4系統 x オーディオ出力4系統
  • DanteオーディオとHDMI1.3エンベデッドオーディオの相互変換をサポート
790-1002-32-1 Dual HDMI 2.0 & Dual DP 1.2 入力モジュール
  • DP1.2入力2系統+HDMI2.0入力2系統（4つの信号から1つを選択）
  • EDID管理、HDCP 2.2をサポート
  • 最大入力解像度3840x2160@60Hzに対応
790-1002-45-1 ストリーミング出力モジュール
  • HDMIポート1系統 & LANポート1系統 & USB 3.0ポート1系統 & Type-Cポート1系統
  • HDMIは出力モニタリングに対応、ネットワークポート(LAN)およびType-Cはプッシュストリーム出力に対応
  • RTMP(S)など2つ以上のプラットフォームでの同時動作をサポートし、標準2K解像度に対応
  • USB 3.0は指定された出力録画に対応し、UVC¥PGM¥PST出力として選択可能。音声・映像録画用に2T SSDまたは64GTディスクの挿入に対応
790-1002-46-1 Quad HDBaseT 入力モジュール
  • HDBaseT入力4系統
  • 最大出力解像度1920x1200@60Hz
  • 最大入力延長距離100m
790-1002-37-1 通信モジュール（PVW付き）
  • 高度な通信モジュール
  • ネットワークポート2系統での通信をサポート
  • シリアルポート通信をサポート
  • ソフトウェアエコーリモートモニタリング、PVWローカルHDMI入力モニタリングをサポート
  • Genlock入力に対応
790-1002-36-1 HDMI 1.3 出力モジュール
  • HDMI1.3出力4系統
  • ボードは8レイヤーをサポートし、インターフェースをまたぐレイヤーを占有しない
  • OSDローリング字幕に対応
  • 最大出力解像度1920x1080@60Hzに対応
790-1002-41-1 Quad DVI 出力モジュール
  • DVI出力4系統
  • OSDローリング字幕に対応
  • 最大出力解像度2048x1152@60Hzに対応
