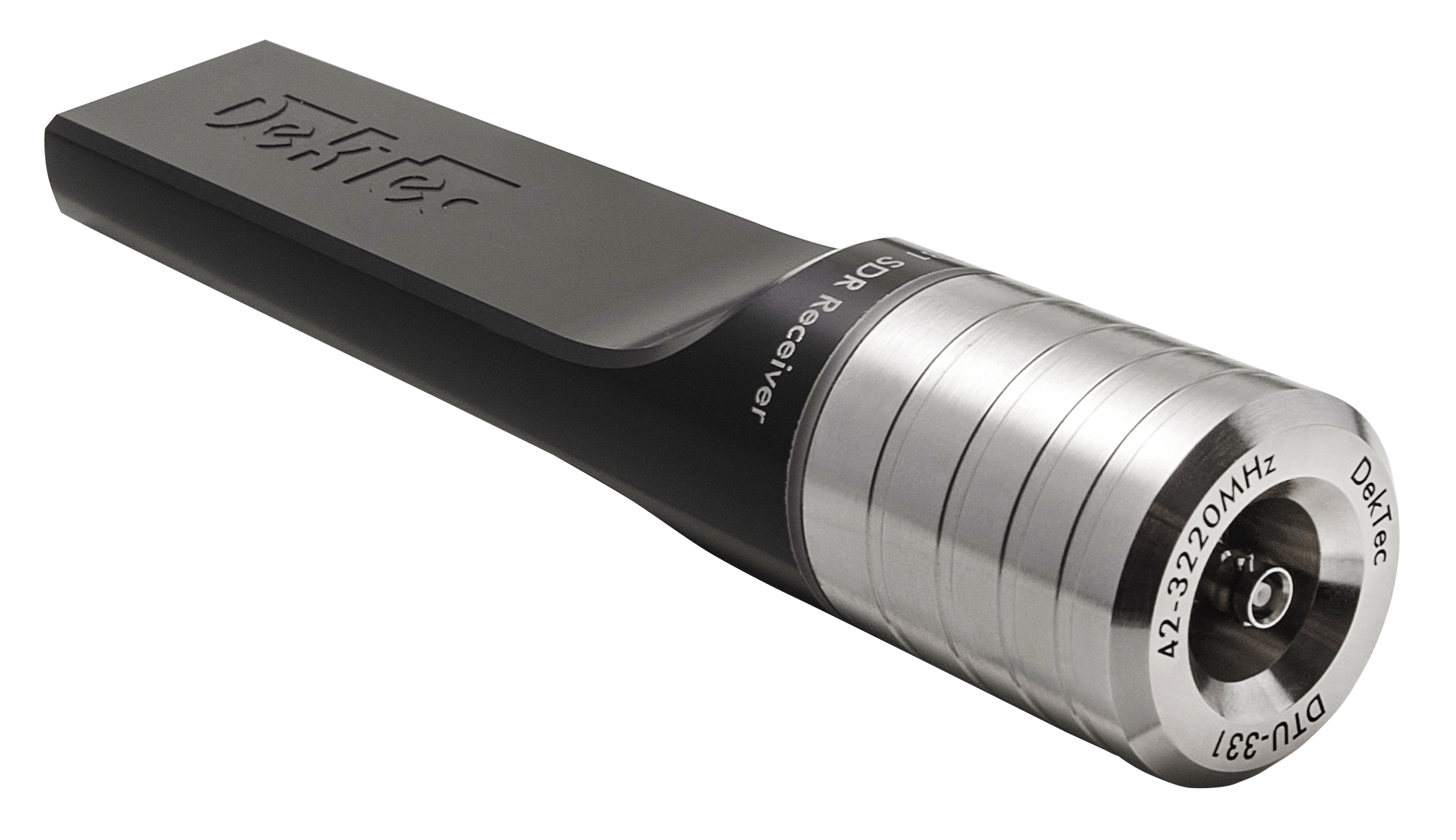

USB-3 ユニバーサル マルチスタンダードレシーバ
DTU-331は、ケーブル、地上波、衛星信号の外出先での測定に最適なポケットサイズの SDR受信機です。デュアルチューナー アプローチにより、42 ～ 3220 MHz にわたる完全なアジャイルチューニングが可能です。
| パラメータ | 値 | |
|---|---|---|
|
RF入力 |
75Ω micro-BNC female |
|
|
USB ポート |
Type C female |
|
|
Frequency range |
42 ～ 3220MHz |
|
|
8MHz チューナー
|
バンド幅 |
0.85, 1.7, 5, 6, 7, 8MHz |
|
サンプルレート |
1 ～ 40Msps
|
|
|
サンプルサイズ |
16bit I + 16bit Q |
|
|
入力感度 |
-20 ～ -70dBm*
*最悪の場合、特定の条件下では感度が向上する可能性があります。 詳細な仕様については、DTU-331 のデータシートを参照してください。 |
|
|
60MHzチューナー |
バンド幅 |
9, 10, ～, 59, 60MHz |
|
サンプルレート |
5 ～ 80Msps |
|
|
サンプルサイズ |
16bit, 10bit (66-80Msps) |
|
|
入力感度 |
-20 ～ -70dBm*
*最悪の場合、特定の条件下では感度が向上する可能性があります。 詳細な仕様については、DTU-331 のデータシートを参照してください。 |
|
|
消費電力 |
最大6.5W |
|
|
OS |
Windows 10, 11; Server 19, 22
Linuxは未サポート |
|
|
CPU |
推奨 Core i7-4xxx 以上 または、 同等のAMD CPU |
|

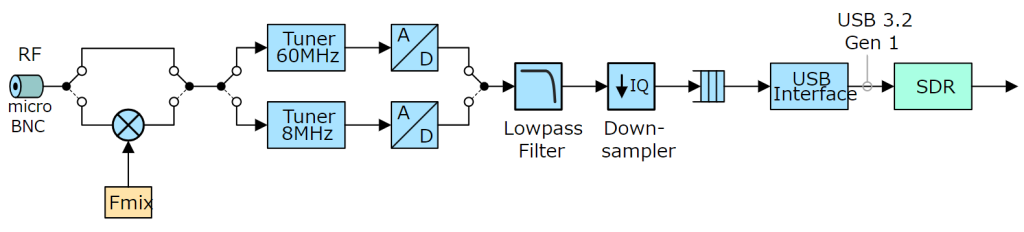

DTU-331 は、デュアルチューナー アーキテクチャに基づく全帯域、全標準の SDR受信機です。9～60MHz の帯域幅を持つ衛星チューナーは DVB-S信号の受信を可能にし、最大 8MHzの帯域幅を持つ 2番目のチューナーは、地上波およびケーブル規格をサポートします。
オプションの RFミキサーをパスに備えたフロントエンドは、Lバンドにある地上波/ケーブル信号をダウンミックスしてから8MHz チューナーに送ることができます。同じ RFミキサーを使用して、Sバンドの衛星信号を Lバンド周波数にダウンミックスし、60MHzチューナーで受信することも可能です。
チューナーの出力は、アナログ/デジタル コンバーターを使用して 16ビットの IQサンプルに変換され、ローパスフィルターとサンプルレート コンバーターを通過します。これにより、信号がクリーンアップされ、処理の準備が整います。
この段階では、IQサンプルは DekTec SDK (DTAPI) の SDR復調ソフトウェアを使用して復調できます。または、ディスクに記録したり、独自の SDRアプリケーションに読み込むことも可能です。
| 対応変調方式・機能 | |
|---|---|
|
受信 |
ATSC 1.0, ATSC 3.0, DAB(+), DVB-C(2), DVB-CID, DVB-S, DVB-T, DVB-T2 v1.3.1, ISDB-T/Tsb, J.83 annex A/B/C |
|
機能 |
I/Q sample キャプチャ機能 T2MI 生成機能 *受信信号をT2MIoverIP信号へと生成することが可能です |
|
アドバンスドRF解析オプション |
下記のソフトウェア、および DTAPI RF 計測オプションが使用可能です。
|
| 型番 | 概要 | 付属ソフトウェア、変調オプション |
|---|---|---|
|
DTU-331-SL |
DTU-331 with StreamXpert Lite |
|
|
DTU-331-SX |
DTU-331 with StreamXpert |
|
|
DTU-331-XPRT |
DTU-331 with アドバンスドRF解析オプション |
|
|
DTU-331-XPRT-SX |
DTU-331 with StreamXpert , アドバンスドRF解析オプション |
|
| 対応ソフトウェア | 概要 |
|---|---|
|
TS記録・デコードソフトウェア |
|
|
TS解析・記録・デコードソフトウェア |
|
|
ATSC3.0信号計測ソフトウェア
*機能オプションのアドバンスドRF解析オプションライセンス（-XPRT）が必要となります。 |
|
|
DVB-T2信号計測ソフトウェア
*機能オプションのアドバンスドRF解析オプションライセンス（-XPRT）が必要となります。 |
|
|
DVB-C2信号計測ソフトウェア
*機能オプションのアドバンスドRF解析オプションライセンス（-XPRT）が必要となります。 |
|
|
多機能TS/SDI記録ソフトウェア *別売のソフトウェアライセンスが必要となります。 |
|
