8VSB/QAM 復調 + ASI入力 USB2インターフェース

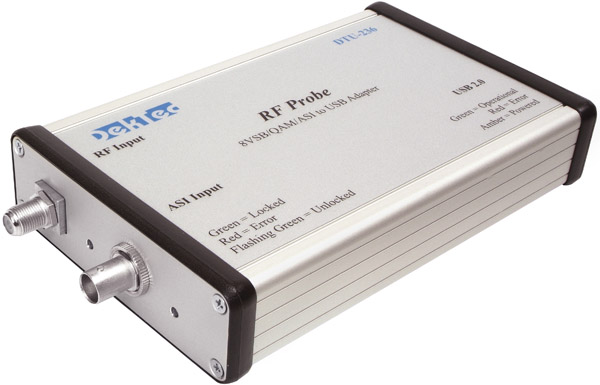

DTU-236Aは、DekTec社の8VSB、およびQAM用 USB-2ハードウェアベースアナライザーです。高度な RF測定オプションを備え、USB電源で動作するように設計されており、現場での分析に非常に便利なツールです。
| パラメータ | 値 | |
|---|---|---|
|
RF |
コネクタ |
75-Ω F female |
|
対応周波数帯 |
45 ～ 1002MHz |
|
|
バンド幅 |
6, 7, 8 MHz |
|
|
入力感度 |
-30 ～ +50dBmV |
|
|
レベル測定 |
±2dB |
|
|
MER |
15 ～ 38dB
|
|
|
ASI |
コネクタ |
75-Ω BNC female |
|
規格 |
EN50083-9 |
|
|
ビットレート |
0 ～ 100Mbit/s |
|
|
USBポート |
USB 2.0 以上 |
|
|
本体サイズ(L x W x H) |
180x107x36mm |
|
|
PC Support |
OS |
Windows 10, 11 Windows Server 16, 19, 22 Linux >2.6, 3.x, 4.x, 5.x |
|
CPU |
Core i5 以上
または、 同等のAMD CPU |
|
| 機能・変調方式 | |
|---|---|
|
受信 |
ATSC 1.0 (8VSB), QAM (ITU J.83 Annex A)
DVB-ASI |
| 型番 | 概要 | 付属ソフトウェア、変調オプション |
|---|---|---|
|
DTU-236A-SX |
DTU-236A with StreamXpert |
|
|
DTU-236A-RX |
DTU-236A with RFXpert |
|
|
DTU-236A-RSX |
DTU-236A with StreamXpert and RFXpert |
|
| 対応ソフトウェア | 概要 |
|---|---|
|
TS解析・記録・デコードソフトウェア |
|
|
RF計測ソフトウェア |
|
