DVB-S/S2/S2X 復調モジュール

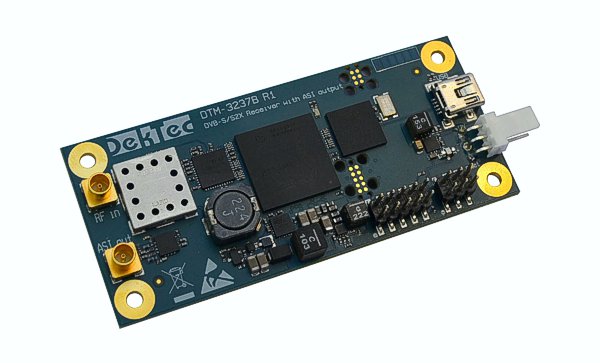

DTM-3237Bは、製品にシームレスに統合できるように設計されたスタンドアロンのDVB-S/S2/S2X 復調モジュールです。
フルTS出力と包括的な監視機能を備えたこのモジュールは、高度な衛星受信および監視機能を必要とするOEMに最適です。
| パラメータ | 値 | |
|---|---|---|
|
RF 入力コネクタ |
75-Ω MCX female |
|
|
入力リターンロス |
>9dB @ 1 ～ 2GHz |
|
|
対応周波数 |
950 ～ 2150MHz |
|
|
入力感度 |
-60 ～ -30dBm |
|
|
ボーレート |
2 ～ 45MBd |
|
|
変調規格 |
DVB-S, S2, S2X |
|
|
計測 |
RFレベル |
60 ～ -30dBm ±5dB |
|
MER |
0 ～ 22dB ±2dB |
|
|
BER (DVB-S) |
Pre Viterbi; Pre RS |
|
|
BER (DVB-S2) |
Pre/Post LDPC & BCH |
|
|
LNB supply |
13V/14V/18V/19V
500mA |
|
|
DVB-ASI出力 |
物理層 |
EN50083-9 |
|
コネクタ |
75-Ω MCX female |
|

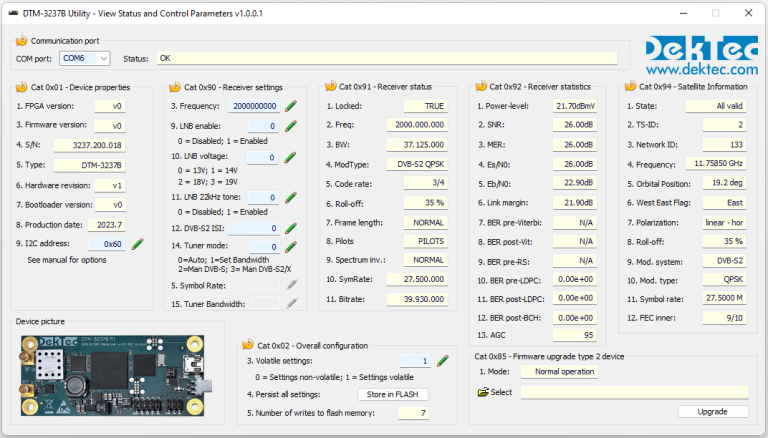

DTM-3237Bは、USB または I2C 制御インターフェースを介して制御できます。適用された設定は、ユニットの不揮発性メモリに保存され、電源を入れ直すと自動的に再ロードされます。
DekTec社は、DTM-3237Bを制御するための次のソフトウェアを提供しています。
| 型番 | 概要 | 付属ソフトウェア、変調オプション |
|---|---|---|
|
DTM-3237B |
DTM-3237B |
モジュール本体 |
|
DTM-3237B-DEVKIT |
DTM-3237B with development kit |
モジュール本体＋開発キット *開発キットには以下が含まれます。
|
ダウンロード
