BTF1-07

BarnOne BTF1-07

16x SFPポート, 8x BNC, 8または16チャンネルCWDM 光伝送装置

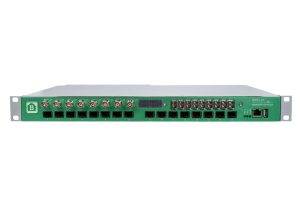

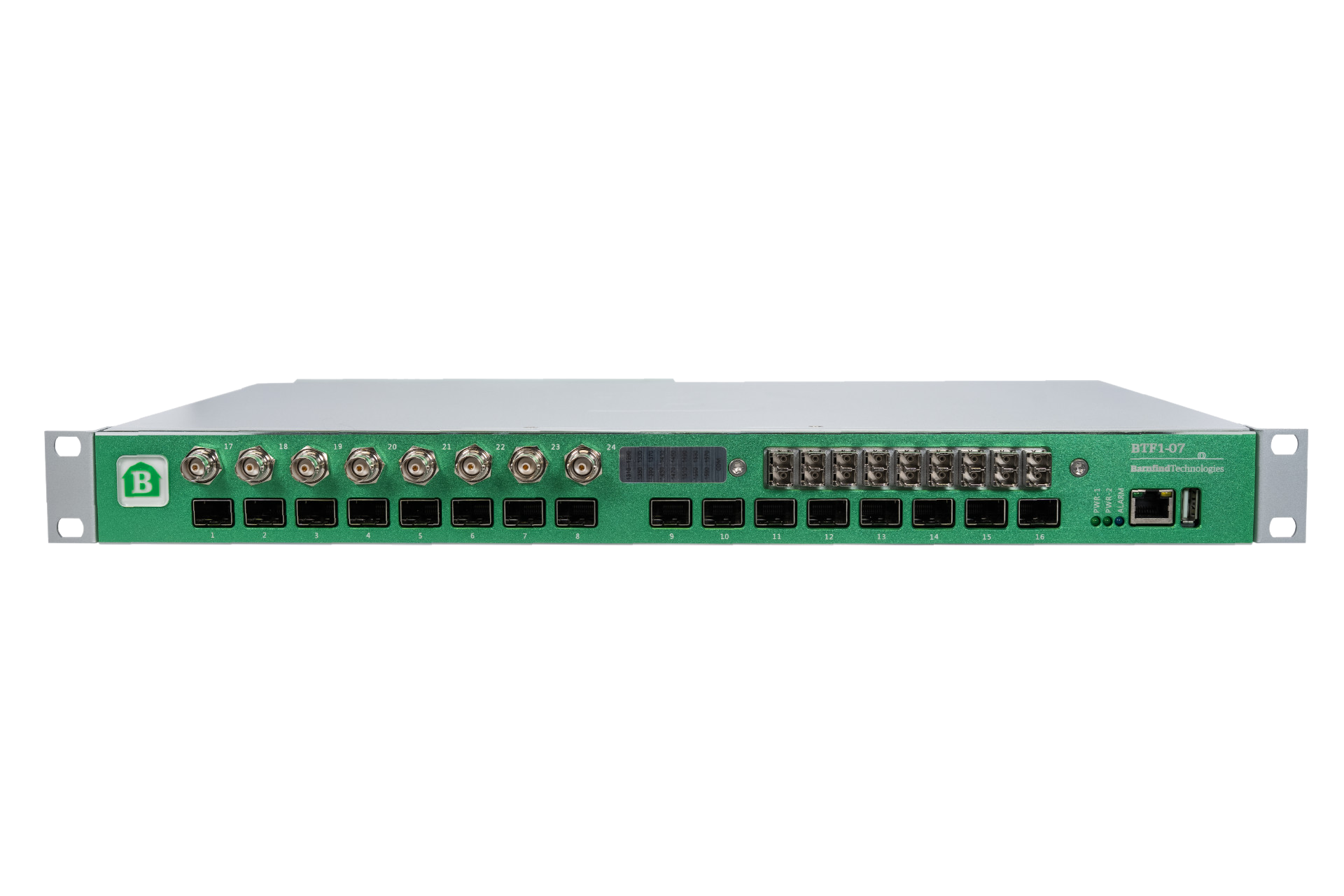

ノルウェー Barnfind technologies社の BTF1-07 はBarnOneシリーズのフラッグシップモデルで、まさにオールインワンの光伝送装置です。

シグナルルーティング

信号の変換だけでなく、クロスポイントルーティング を SNMP や Telnet,  WebGUI からリモートで行うことができます。

柔軟性

MSAに準拠したSFPに対応しているため 光, SDI(同軸), HDMI, RJ-45イーサネット などのインターフェースを利用することができます。

CWDM

CWDM Mux/Demuxを備えており、最大16ch(18)の信号を1本のファイバーで伝送します。Mux/Demuxポートは外部デバイスからもアクセスできます。

省スペース

1Uのコンパクトなシャーシに全て搭載した BTF1-07 は、ラックを最大限に有効活用する最高のソリューションです。

主な仕様

BNCポート

・8x 入出力切り替え 75Ω BNCポート

・SMPTE 259M, 292M, 372M, 424M, DVB-ASI

・出力のマルチレートリクロッキング( 270Mbps ~ 3Gbps)

・自動ケーブルイコライザ

 (Belden 1694A) 270Mbps-250m, 1.5Gbps-140m, 3Gbps-80m


SFPポート

・16x SFPポート(MSA準拠, 最大 3Gbps)

・SMPTE 259M, 292M, 372M, 424M, 297M, DVB-ASI

・ホットプラグ/スワップなSFPモジュール

・出力のマルチレートリクロッキング( 270Mbps ~ 3Gbps)


CWDM MUX& Demux

・8ch/16ch CWDM チャンネル

・ITU-T G.694.2に基づいた中心波長

・チャンネルクリアパスバンド ITU +/- 7 nm

・挿入損失 8ch: 2.5dBm、16ch: 3.5dBm(最大)

・パスバンドリップル 0.5dBm (最大)

・隣接チャネルアイソレーション 30dBm(最小)

・非隣接チャンネルアイソレーション 45dBm(最小)

・リターンロス 45dBm(最小)

・ダイレクティビティ 45dBm(最小)

・偏波依存性損失 0.1dBm(最大)

・最大パワーハンドリング 300mW


電源供給

・12V DC 120W. 電源供給(アダプター)含む
・冗長電源(オプション)


筐体寸法

・445mm x 280mm x 43.5mm

・3.8 kg


モデルネーム

・BTF1-07-08 : 8 ch CWDM多重 16x SFPポート, 8x BNC

・BTF1-07-16 : 16ch CWDM多重 16x SFPポート, 8x BNC

注:製品にSFPは付属しておりません
