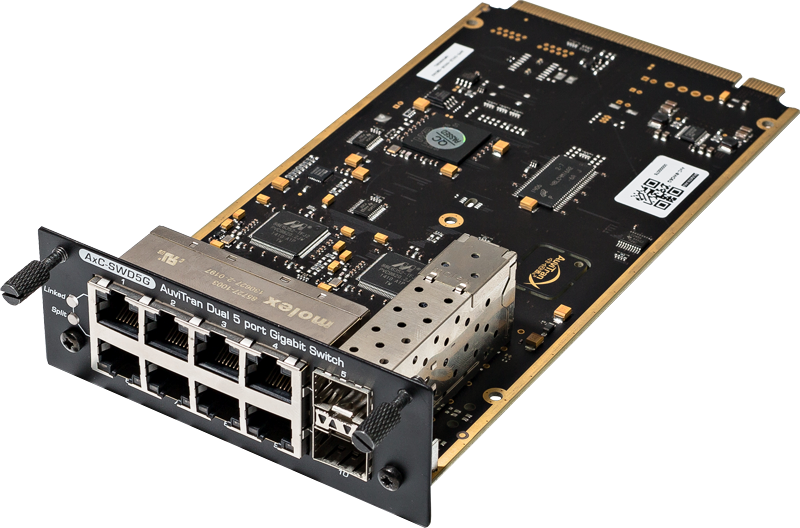

AxC SWD5G

Gigabit スイッチ カード

Audio ToolBoxシリーズの他のAxCカードと同様に、AxC-SWD5GもAVBx3またはAVBx7プラットフォームで使用することができます。どちらのToolBoxの1スロットを使用しても、AxC SWD5Gは外部スイッチやメディアコンバーターを追加することなく、ネットワークに光ファイバーを供給します!

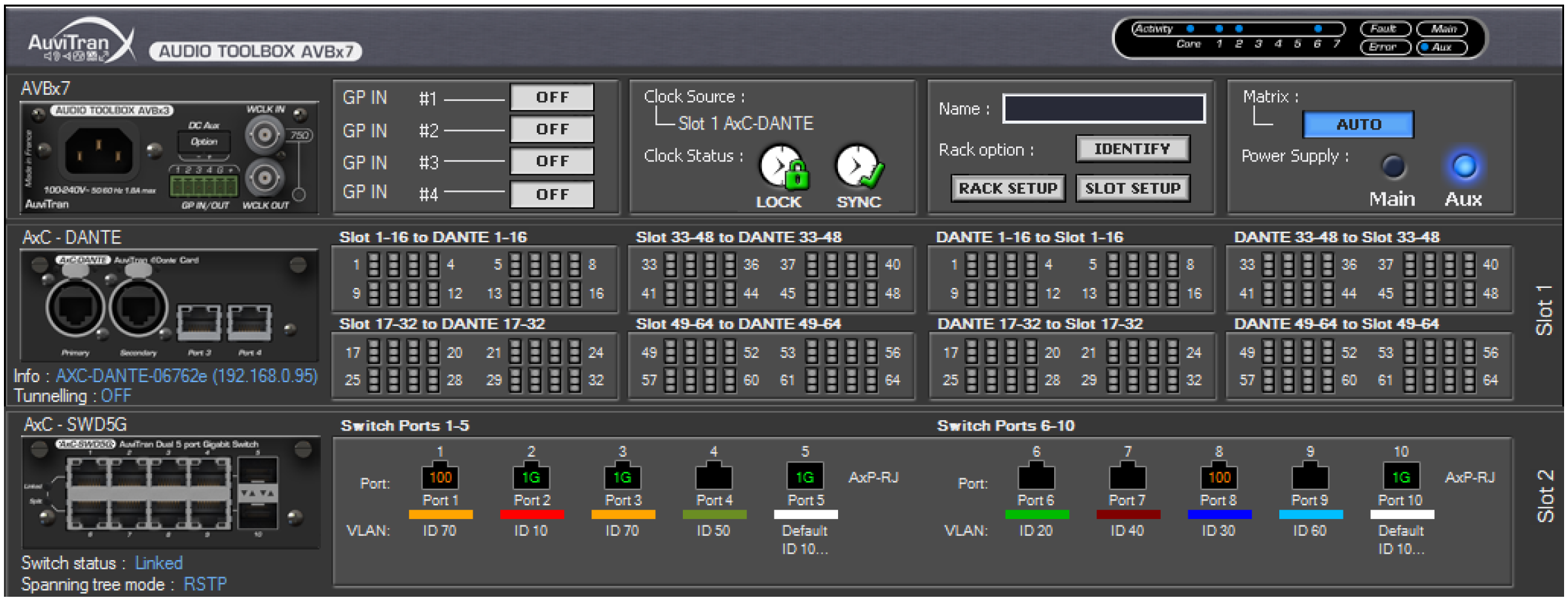

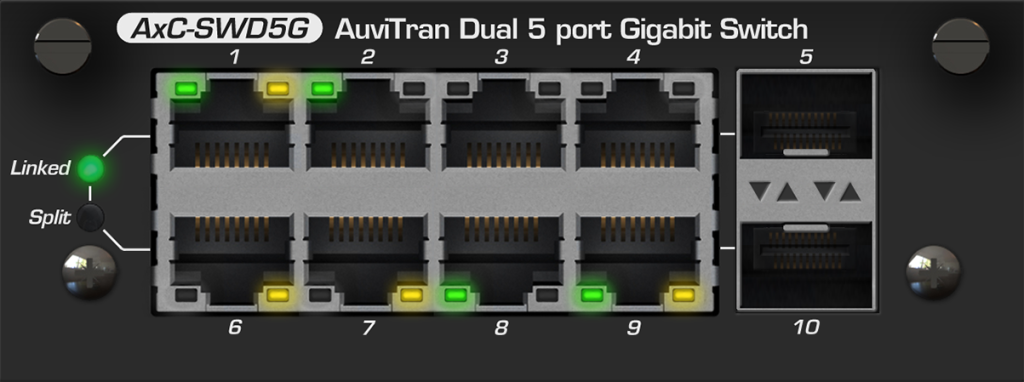

前面 & コントロール ソフトウェア 外観

利用用途

AxC-SWD5Gは、8 x RJ45ギガビットイーサネットポートに加え、光ファイバー直接接続用に2xSFPケージ(オプションのシングルモードまたはマルチモード対応)を備えています。

主な仕様

AxC–SWD5G カード 仕様

■サイズ

200 mm x 100 mm x 40 mm

■電源供給

+12V / +3.3V  (AudioToolBox 筐体経由)

■保管環境

・温度:-5℃~70℃

・湿度:0% ~95% (結露無きこと)

■運用環境

・温度:-0℃~50℃

・湿度:5%~90%(結露無きこと)

■コネクタ

・8x RJ45 コネクタ

・2x SFP/GBIC コネクタ

■ プロセッサー

デュアルコアARMプロセッサ@204MHz、192KB SRAM、4MBフラッシュ、8MB SDRAM

■ スイッチ専用 メモリ

2×128KBのパケット・バッファ・サイズと256ビット幅のデータ・バス

■ ポート スピード

自動判別 または強制的に1ギガビット/秒、100MBit/秒、10MBit/秒 全二重/半二重モード

■ 自動 MDIX

すべてのRJ45ポートで、ストレートスルーまたはクロスオーバーケーブルを自動的に調整

■ VLAN機能

最大32の独立したVLANを設定可能

■ パフォーマンス

・1000 MB待ち時間 < 2.9 μs(64バイトパケット)
・100 Mb待ち時間 < 4.9 μs(64バイトパケット)
・2×8192エントリのMACアドレス・テーブル・サイズ



制御 & 監視 環境

■  Audio ToolBox プラットフォーム

AxC-SWD5G は、AuviTran Audio ToolBox プラットフォームのどのスロットにも挿入できます。

■ AVS-Monitor

AVS-Monitorは、DanteまたはEtherSoundネットワークをリモートで設定、制御、監視することができます。
また、AxC-SWD5Gカード固有のパラメーターを管理するための強化されたコントロールページを提供します。

■ 対応OS

Windows 8/7/Vista/XP 32ビット版または64ビット版
