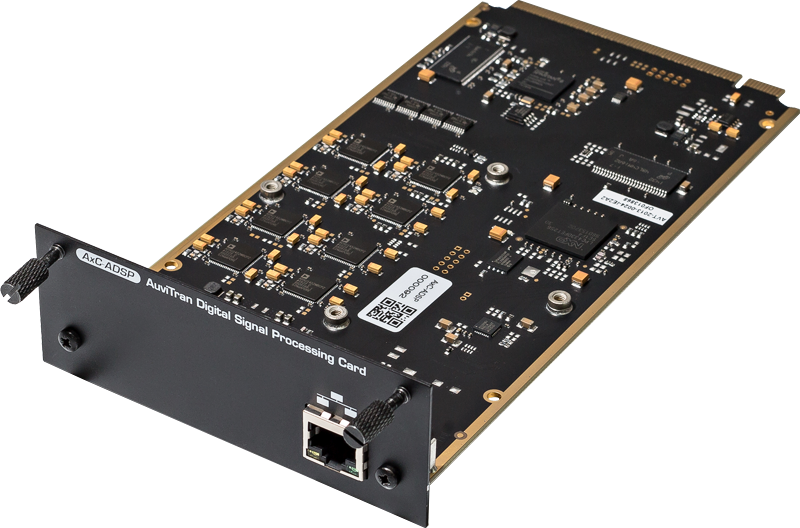

デジタル信号処理（DSP）または 非同期サンプルレート変換（ASRC） カード
いずれかのToolBoxの1スロットを使用することで、AxC-ADSPはデジタル信号処理（DSP）カードまたは非同期サンプルレート変換（ASRC）カードとして動作します。
DSPは、Dante、AES67、Madi、EtherSound、CobraNet、AES3…アナログワールドを同時に変換しながら、ToolBoxのオーディオ処理を追加します。
ASRCは、他のAudio ToolBoxインターフェースカードとは異なる周波数または異なるクロックドメインで動作するAxC-Card間で、最大64×64のオーディオチャンネルを交換することができます。
AxC-ADSPは、異なるオーディオネットワークやオーディオインターフェース間のオーディオチャンネルを処理したり、異なる周波数で動作するオーディオ信号を交換するためのコンパクトで効率的なソリューションです。
■サイズ
200 mm x 100 mm x 40 mm
■電源供給
+12V / +3.3V (AudioToolBox 筐体経由)
■保管環境
・温度：-5℃～70℃
・湿度：0% ～95% (結露無きこと)
■運用環境
・温度：-0℃～50℃
・湿度：5%～90%(結露無きこと)

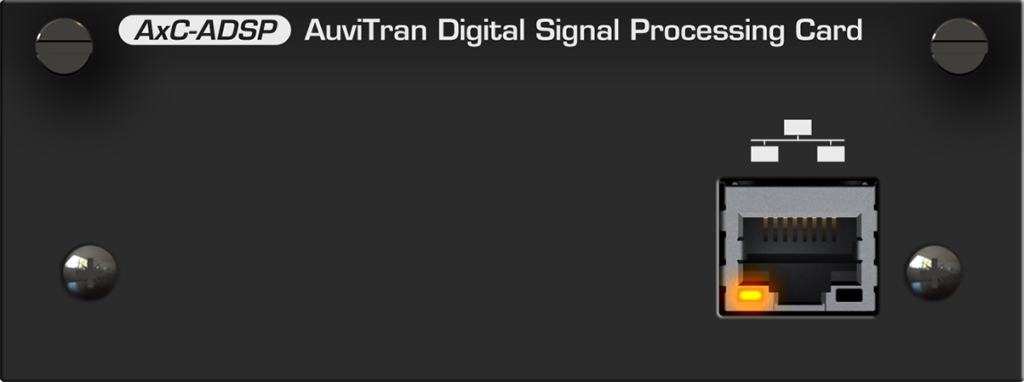

■コネクタ
・1x ＲJ45 コネクタ
■ CPU (管理用)
デュアルコアARMプロセッサ@204MHz、192KB SRAM、32MBフラッシュ、8MB SDRAM
■ DSP(プロセッシング)
8x 32bits Sigma DSP @ 295MHz (139dB SNR ASRC内蔵) 最大2x 64チャンネル用
■ FPGA (音声ミックス)
専用FPGAにより、シングルスピード44.1kHz/48kHzで64入力64ミキサー、またはダブルスピード88.2kHz/96kHzで32入力32ミキサーを処理可能
■ SDRAM (ディレイ)
専用SDRAMは、48kHzで64入力/64出力に共有可能な350sのオーディオ・ディレイ、または96kHzで32入力/32出力に共有可能な175sのオーディオ・ディレイに対応
■ チャンネル数
・64入力＋64出力(44.1kHzまたは48kHzから44.1kHzまたは48kHzへの場合)
・32入力＋32出力 (f1またはf2が88.2kHzまたは96kHzの場合)
■ THD+N(dB)
ASRC 48kHz ⇔ 96kHz の場合 -130dB / ASRC 48kHz ⇔48kHz の場合 -128dB
■ Audio ToolBox プラットフォーム
AxC-ADSPは、AuviTran Audio ToolBoxプラットフォームのどのスロットにも挿入できます。
最大3台のAxC-ADSPをASRC用AVBx7オーディオToolBoxフレームに挿入できます。
■ AVS-Monitor

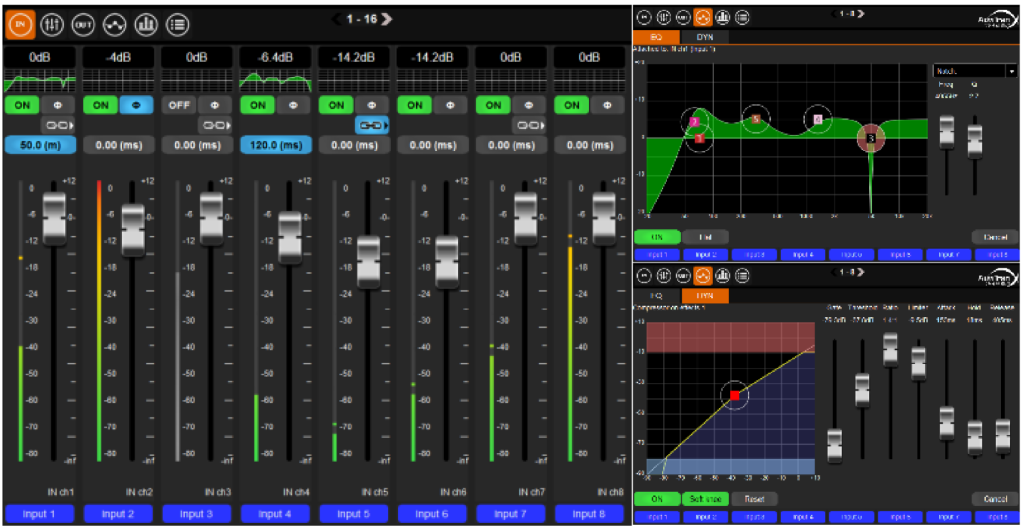

AVS-Monitorは、DanteまたはEtherSoundネットワークのリモート設定、制御、監視を可能にし、AxC-ADSPカード固有のパラメータを管理するための拡張制御ページを提供します。
■ 対応OS
・Windows11.7、Mac OS、IOS、Android、Linux（ウェブインターフェース経由のAxC-ADSPコントロール用
・AVSMonitor 経由の Audio ToolBox コントロール用 Windows 11.7（32 ビット版または 64 ビット版
