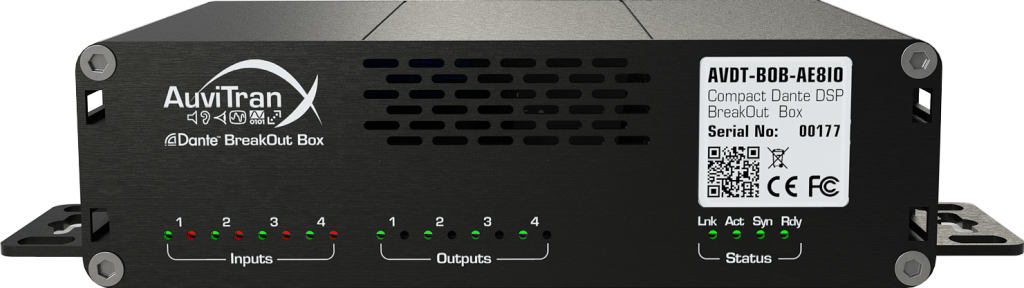

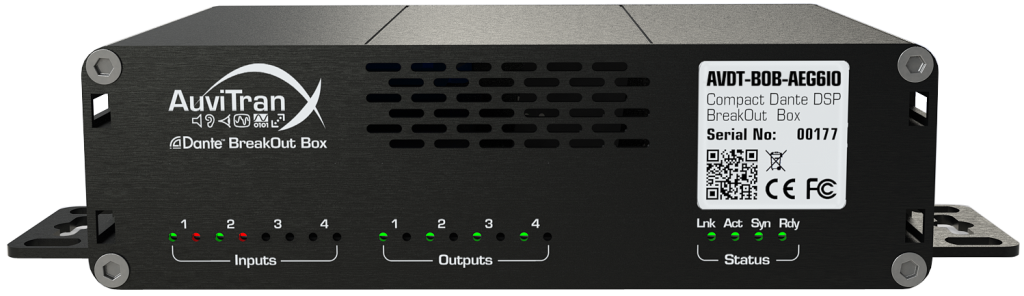

Dante ブレークアウト ボックス シリーズ
AVDT-BOBはデジタル信号処理を内蔵したコンパクトなDanteブレイクアウトボックスです。AVDT-BOBは最新のアナログマイクプリアンプを搭載し、Danteを介した非常に高いオーディオダイナミックとクオリティを低価格で実現しています：
AVDT-BOBはDSPを搭載しており、ソースと出力でオーディオ信号を処理しミックスします。AVDT-BOBは、デュアルコアARMプロセッサーと大容量のフラッシュメモリーを搭載しており、ユニバーサルでマルチプラットフォームなIPリモートコントロールが可能です（iOS、Android、Windows、Mac OS、Linux）。
これにより、AVDT-BOBは、効率的で簡単かつスマートなリモート・コントロールと強力なプロセッシングを実現します：
■サイズ
168 mm x 69 mm x 20 mm (高さ1RU、幅1/3 19㌅ラック)
■電源供給
・PoE (12W)
・12Vdc 最大1A (6.4mm DCジャックプラグ)
■保管環境
・温度：-5℃～70℃
・湿度：0% ～95% (結露無きこと)
■運用環境
・温度：-0℃～50℃
・湿度：5%～90%(結露無きこと)
■入力数
2x から4x のアナログマイク/ラインまたはAES/EBU入力と、Danteネットワークからの4x デジタル入力
■出力数
2x から4x のアナログまたはAES/EBU出力と、Danteネットワークへの4x デジタル出力

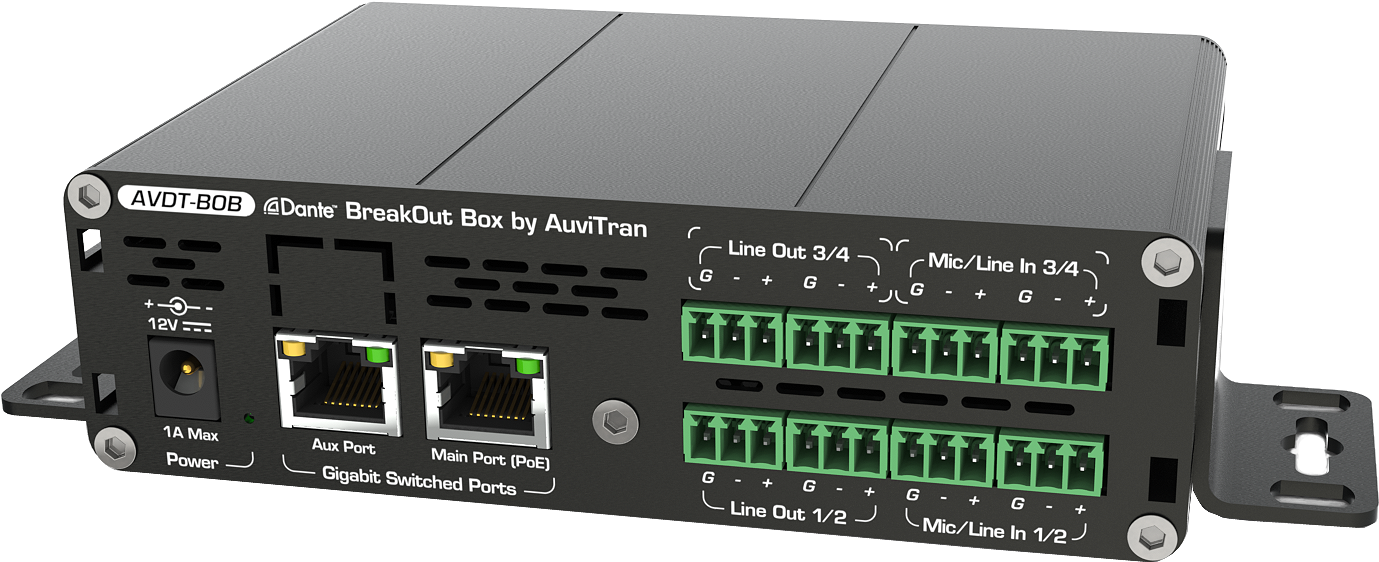

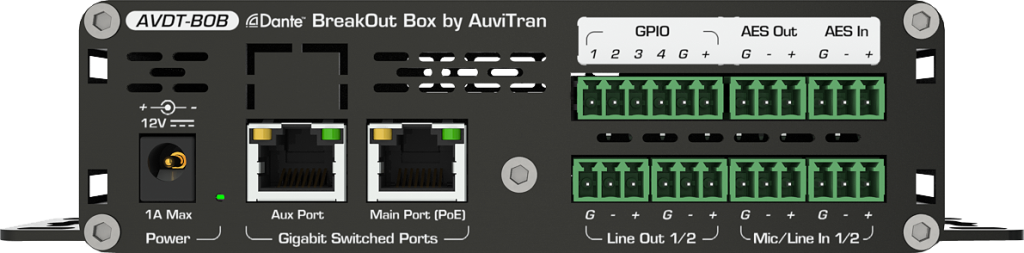

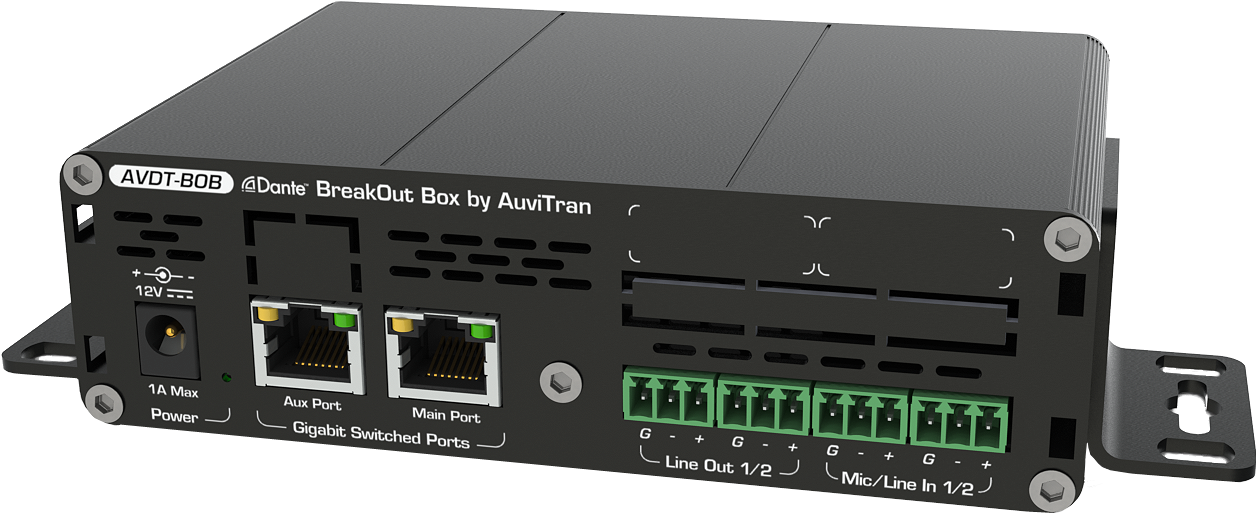

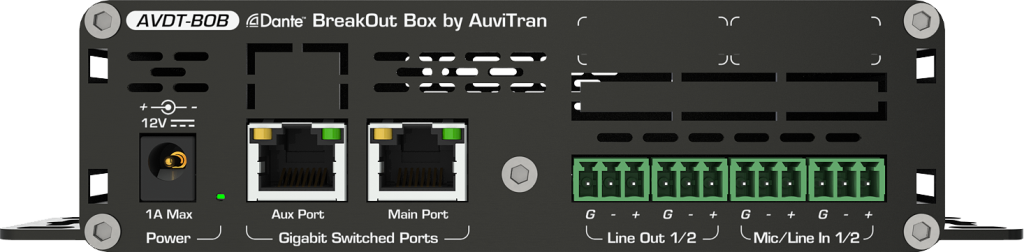

■ -AEモデル および -ADEモデル コネクタ

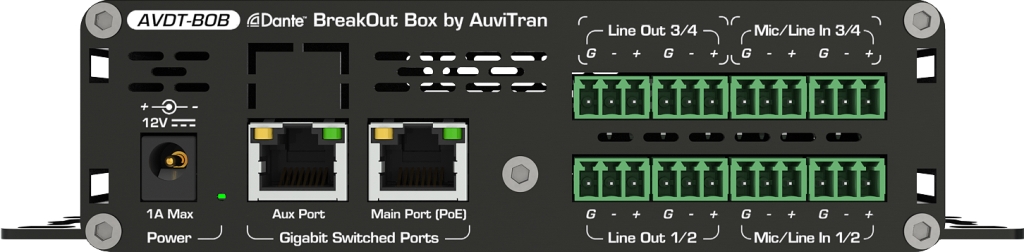

・4x、6x、または8x 3点ユーロブロックコネクタ（3.81mmピッチ）⇒アナログまたはAES/EBU入力および出力用

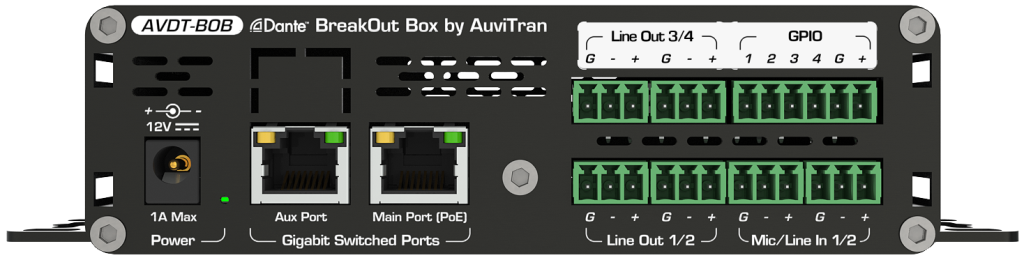

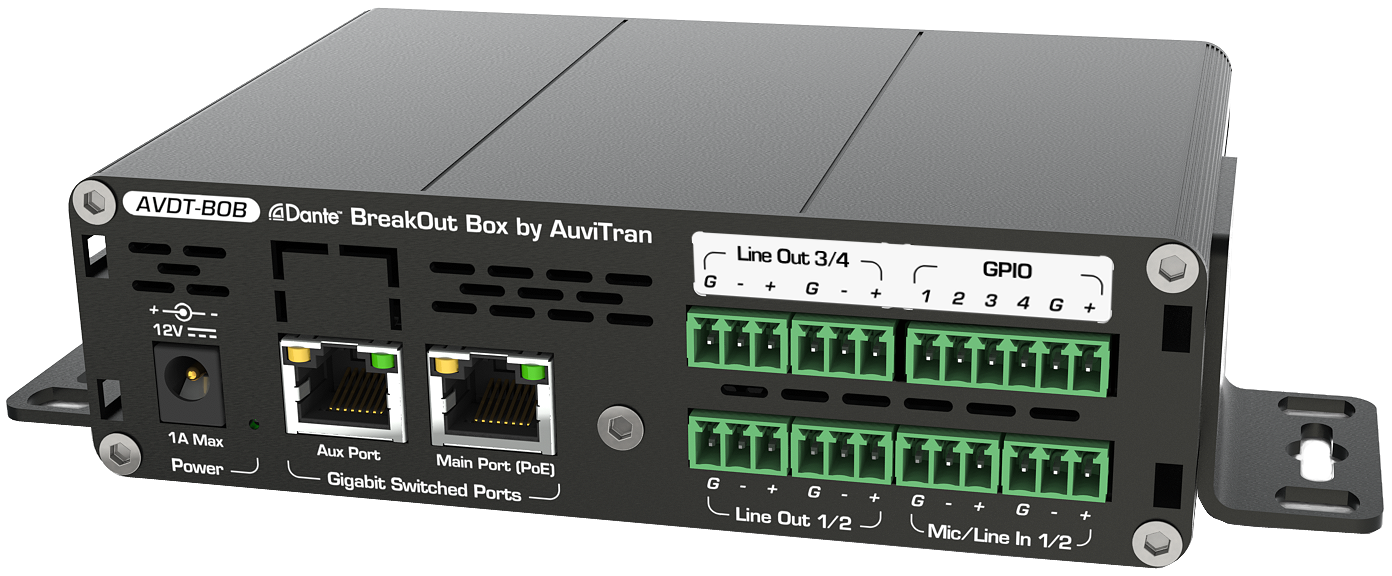

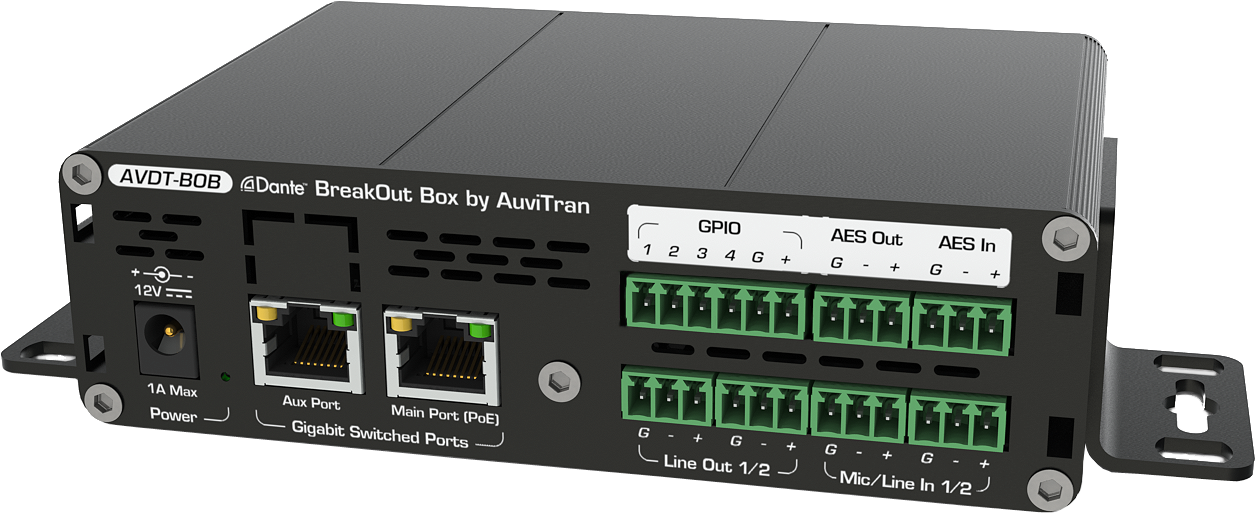

・1x 6点ユーロブロックコネクタ（3.81mmピッチ）⇒GPIO用（-AEGおよび-ADEバージョンのみ）
・2x RJ45ギガビットコネクタ “Aux”と“Main” ※“Main”コネクタはPoE機能あり

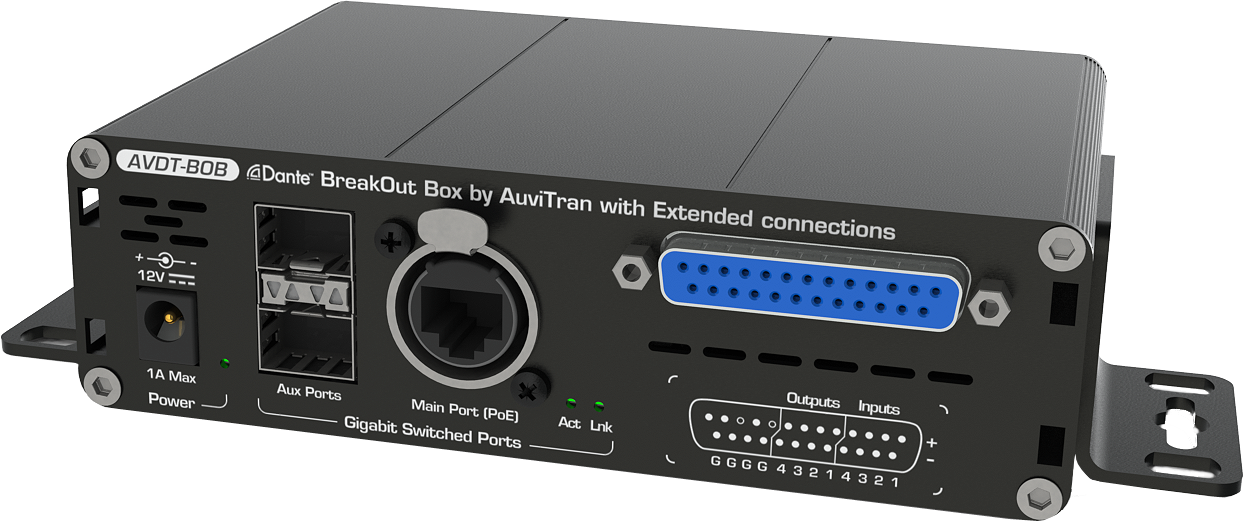

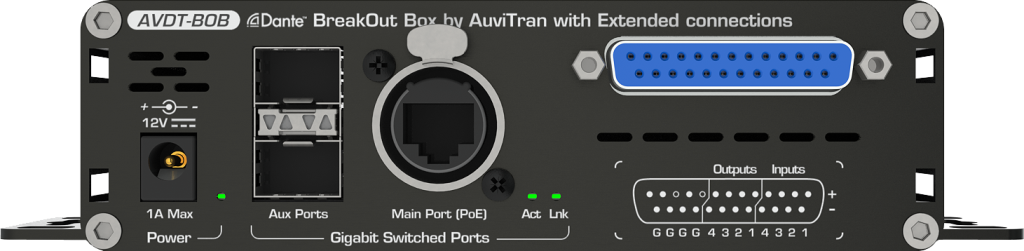

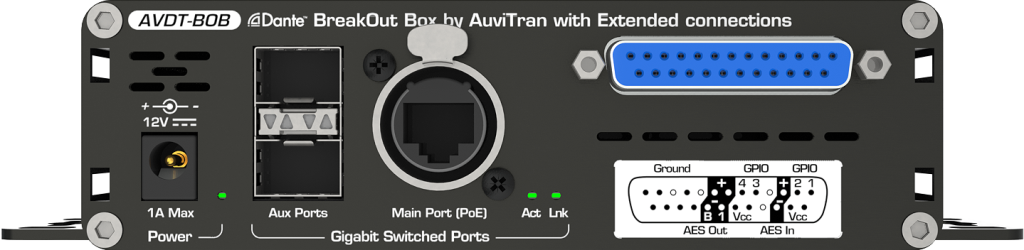

■-ASモデル および -ADXモデル コネクタ
・1x SUBD 25コネクタ⇒ アナログ入力および出力用 ※ヤマハのピン配置DB25-XLR M/F（-AS-バージョンのみ）
・1x SUBD 25コネクタ⇒ GPIOおよびAES/EBU入力および出力用 ※専用ピン配置（-ADX-バージョンのみ）

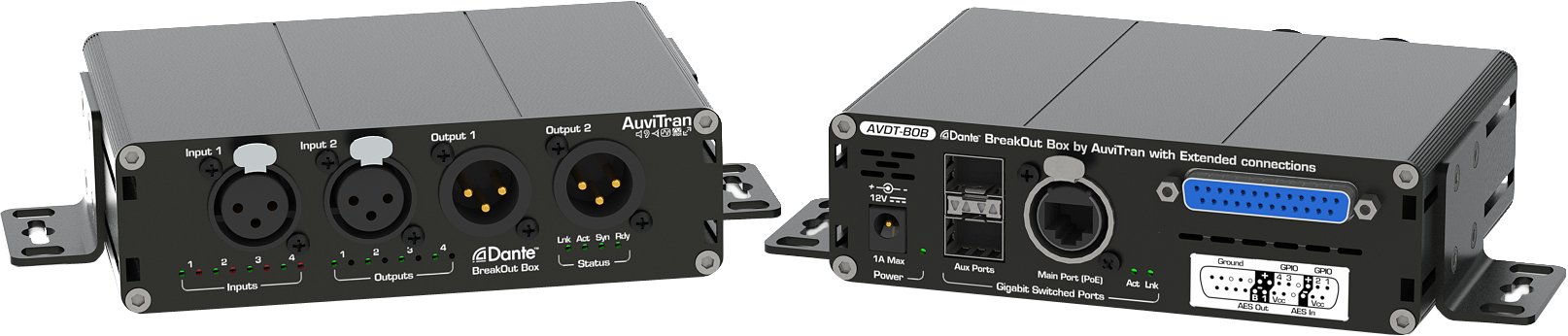

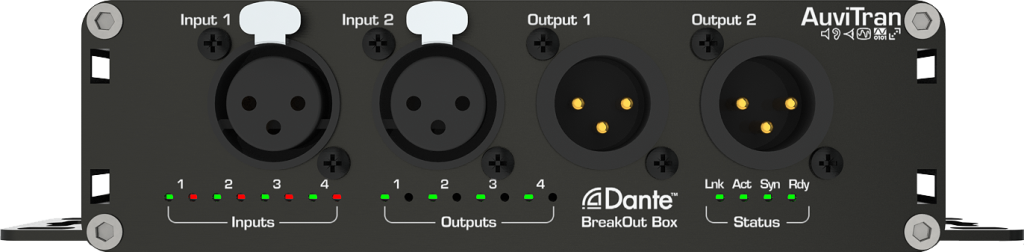

・2x XLRメス+ 2x XLRオスコネクタ⇒ 前面にアナログ入力および出力用 ※（-ADX-バージョンのみ）
・1x Neutrik Etherコネクタ“Main” ※PoE機能を持つ
・2x SFPケージ ⇒ 最大2xギガビットメディアコンバーター（光ファイバーまたはRJ45）接続用
■ サンプリング周波数
44.1 kHz / 48 kHz
■ A/D 解像度
24 bits
■入力仕様
ユーロブロックまたはSUBDコネクタ上のバランスMIC/ライン入力
■ アナログゲイン
0~60 dB
■ 入力範囲
+12dBu ~ -48 dBu
■ 入力インピーダンス
3.5kΩ (バランス)
■ E.I.N. @Rs=150Ω G=+60dB
-123 dBu
■ ダイナミックレンジ
＞97 dB
■ THD+N @1KHz, +8dBu, G=0dB
＜-82 dB (0.0079%)
■ 周波数応答
20Hz – 20kHz (+0 / -1 dB)
■ ファンタム電源
+48V（各チャンネルごとに個別に制御可能）
■サンプリング周波数
44.1 kHz / 48 kHz
■ A/D 解像度
24 bits
■ 出力仕様
ーロブロックまたはSUBDコネクタ上のバランスアナログ出力（インピーダンス<100Ω）
■ 出力レベル＠ 0dBfs
+12dBu
■周波数応答
20Hz – 20kHz (+0 / -1 dB)
■ ダイナミックレンジ
＞102 dB
■ THD+N @1KHz, -4dBFS, G=0dB
＜ -88 dB (0.004%)
■ 対応 OS
Web 2.0インターフェース互換のHTML5（iOS、Android、Mac OS、Windows、Linux、…）
