AMuxISDB

HDMI→ISDBT地デジ変調器

AMuxISDBはHDMI信号の映像音声をエンコードし、OFDM変調して送出する自主放送システムです。
HDMI映像と音声を地デジ信号(ISDB-T)に変換することができます。
建屋内などに敷設された有線ケーブルを経由して分配された自主放送RF信号は、セットトップボックスなどの専用受信機を必要とせず、地上デジタル対応テレビに直接入力するだけで視聴できます。
ホテル、学校、マンション、官公庁、病院などの自主放送としてテレビの任意のチャンネルで表示したり、地デジ対応のビデオレコーダーで番組として利用可能です。

特長

  • オールインワンボード

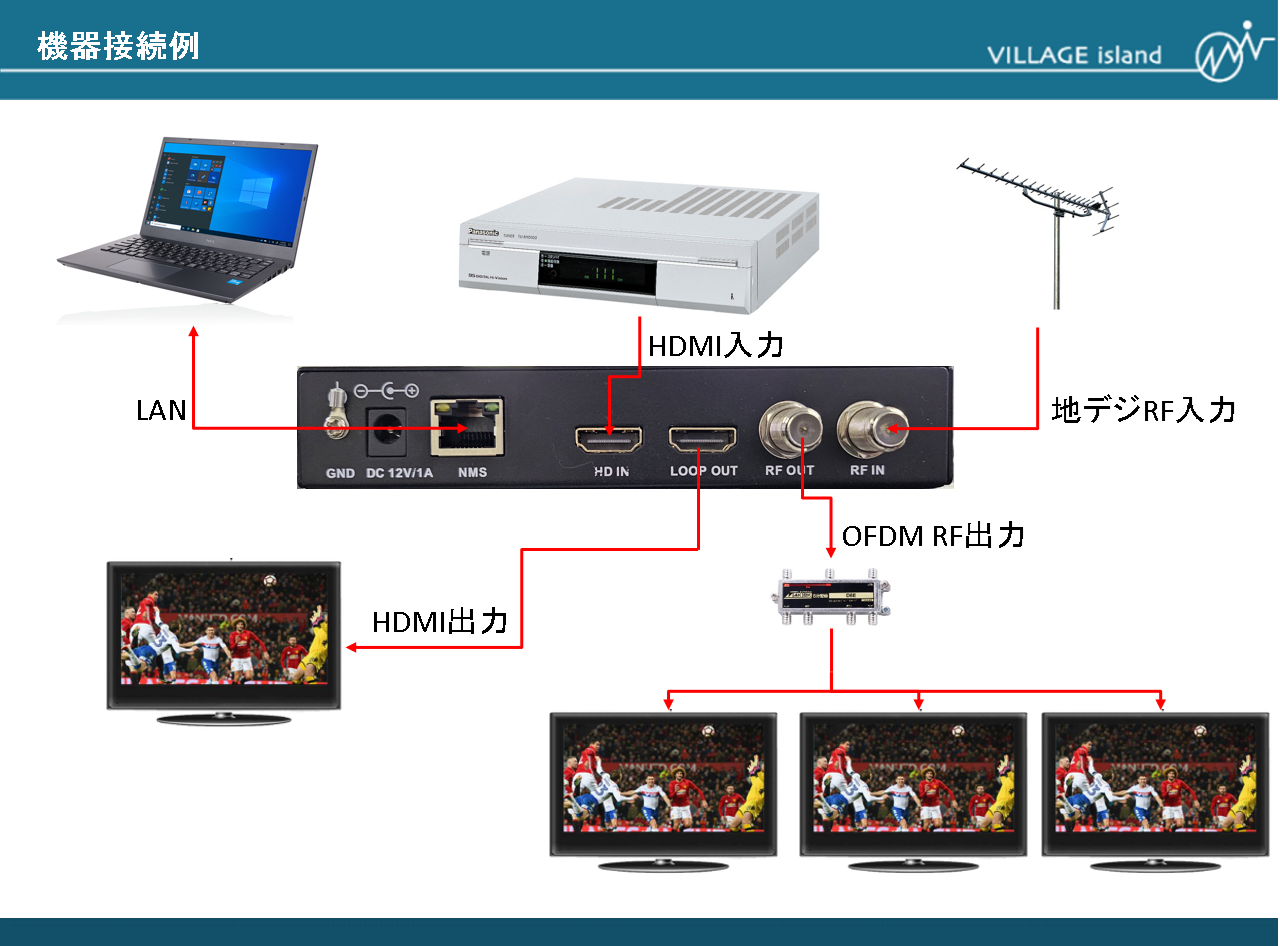

    HDMIを介した入力映像/音声信号を、MPEG-2映像圧縮、AAC音声圧縮、TS多重、OFDM変調を行う自主放送信号送出機能をコンパクトな筺体に集約しています。 HDMI入力信号のパススルー出力ポートにより、入力されたHDMI信号を外部ディスプレイへ出力することができます

  • 地上デジタル放送出力

    入力映像を地上デジタル放送(ISDB-T)に変換して出力します。 RF混合器も内蔵しており、既存のRF設備に簡単に設置でき、テレビやセットトップボックスにチャンネル追加が行えます。 RF 出力は、VHF、UHF、及び CATV(パススルー)を含む全帯域をカバーしています。 (VHF/UHF:1-62ch、CATV:C13-C63ch)

  • WebGUI

    Webユーザーインターフェースにより、遠隔地から設定変更が可能です。

  • 時刻同期

    ネットワーク経由でNTPを使用することにより、装置の時刻情報をNTP サーバーに同期す ることができます。NTP サーバーの時刻情報は RF出力信号のTOT(時刻情報)にも反映されます。

概要

映像・音声
入力
HDMI1.4
ビデオエンコード
MPEG-2
映像ビットレート
2 ~ 18Mbps
音声エンコード
AAC-LC
音声ビットレート
384Kbps
変調
規格
ARIB STD-B31(6M)
出力レベル
0~30dB(10~40dBm) *可変
出力周波数
出力周波数:VHF、UHF、及び CATV(パススルー)を含む全帯域 *50~999MHz
