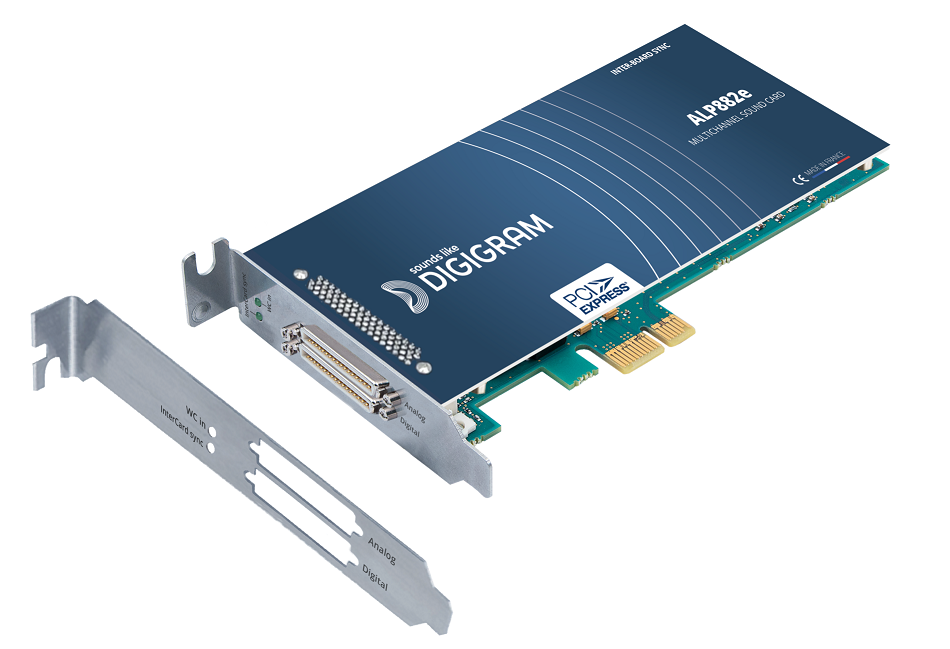

PCI Express 型 マルチチャンネル サウンドカード 4x ステレオ Analog & Digital I/O

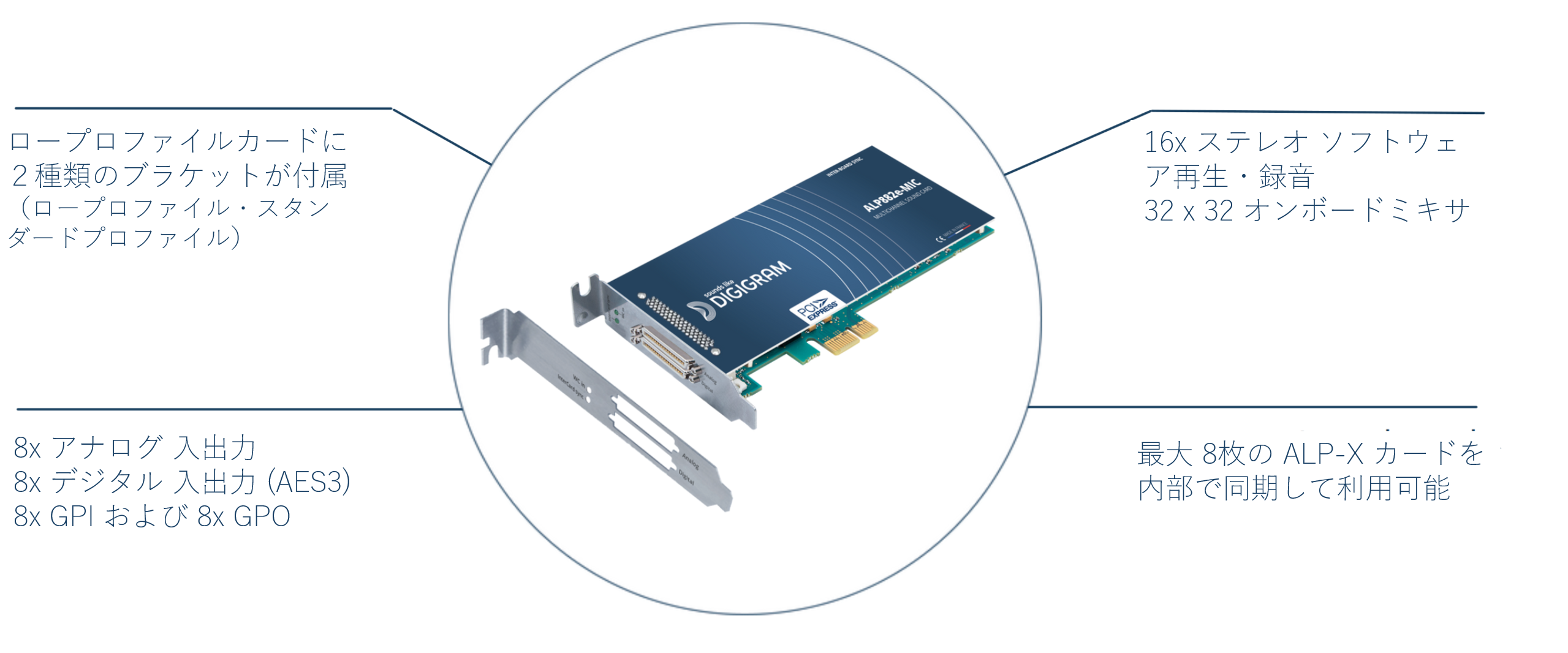

ALP882eは、WindowsおよびLinux環境で動作するプロフェッショナルPCベース・オーディオ・システム用の多用途マルチチャネルPCIeサウンド・カードです。信頼性、安定性、コンパクトなロープロファイル設計により、ALP882eは放送、産業、軍事市場におけるミッションクリティカルなアプリケーションに最適です。このカードはどのような課題にも対応できます。8系統のバランス・アナログ・ライン入力と4系統のステレオAES3入力、8系統のバランス・アナログ出力と4系統のAES3出力、8系統のGPI/8系統のGPOを備えています。
オンボードのゼロ・レイテンシー・ミキサーは、32のI/Oチャンネル（アナログ8、AES3 8、ソフトウェア再生/録音16）を備えています。32の出力チャンネルは、それぞれ32の入力から独自のミックスを持っています。
■サイズ
長さ: 168 mm x 高さ: 69 mm x 幅: 20 mm
■フォームファクター
PCIe ロープロファイル
(スタンダード及びロープロファイルブラケット付属)
■拡張バス
PCI Express TM (PCIe TM) x1 (x2, x4, x8, x16 互換)
■対応OS
Windows : Windows 10 および Server 2016 以降
Linux :
■ドライバー
Windows: Asio, Wasapi/DirectSound
Linux: Alsa
■ドライバーパッケージ
１つのドライバーパッケージにて複数のカード及びアプリケーションに対応
■Digigram ALP-X ASIO Settings (Windows版)
・Asio Control Panel: 最大 8x ALP-X カードに対応
(カード間の内部同期に対応)
・ASIO経由で使用するI/Oを選択
(その他はWasapi経由で使用可能）

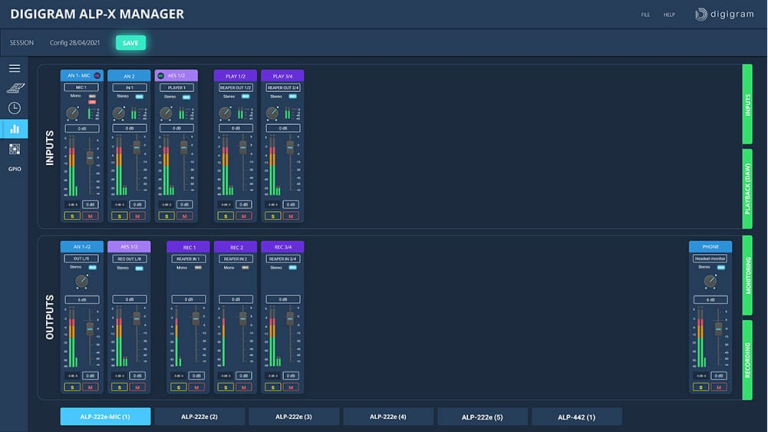

■Digigram ALP-X Manager (Windows版)
・ ALP-X全製品に対応するユニークなコントロール・パネル
・最大8枚のALP-Xカードを管理
・ 2つの動作モード
Lite： カードを2つのI/Oチャンネルとして設定（ステレオVX / PCXカードと同様）
Full: カードを4 I/Oチャンネルに設定 (アナログとAES3)
■主な機能
ゼロ・レイテンシーのFPGAベース・ミキサー
入出力レベルの調整
モニタリングやレコーディング前のミキシング
クロックとシンクの選択
GPIOステータス
【入力】
■アナログ
・8x バランス ライン レベル
・A/D コンバーター：24 bits / 192 kHz
・最大レベル/インピーダンス：+24 dBu / >10 kOhms
・可変アナログゲイン： -88 dB から +39 dB (0.5 dBステップ)
・可変デジタルゲイン： -90 dB から +12 dB ( 0.1 dB ステップ)
■デジタル
・ 4x ステレオ AES3 入力
・ 可変デジタルゲイン： -90 dB から +12 dB ( 0.1 dB ステップ )
・ サンプル レート (kHz): 32, 44.1, 48, 64, 88.2, 96, 128, 176.4, 192
・ ハードウェア サンプル レート コンバーター 周波数比 ： 1:8 から
7,5:1
■その他
・1x AES11 同期 入力
・1x ワードクロック 同期 入力
・8x GPI 接点
【出力】
■アナログ
・8x サーボバランス ライン出力
・D/A コンバーター： 24 bits / 192 kHz
・最大レベル / インピーダンス： +24 dBu / <100 Ω
・可変デジタルゲイン： -90 dB から +12 dB (0.1 dB ステップ)
・1x ステレオ ヘッドホン 出力 (20 mW, 600 Ω)
■デジタル
・4x ステレオ AES3 出力
・可変出力ゲイン： -90 dB から +12 dB (0.1 dB ステップ)
・サンプルレート (kHz): 32, 44.1, 48, 64, 88.2, 96, 128, 176.4, 192
■その他
・8x リレーGPOs (0.5 A, 48 VCC)
・1x ワードクロック 出力
入力
A-Weighted: >115 dBA
Unweighted: >112 dB
出力
A-Weighted: >109 dBA
Unweighted: >106 dB
■ THD + Noise
入力: <-96 dB @24 dBu (1 kHz)
出力: <-96 dB @24 dBu (1 kHz)
■ クロストーク
入力
-128 dB @1 kHz / -107 dB @15 kHz
出力
-127 dB @1 kHz / -112 dB @15 kHz
■ チャンネル フェーズ
入力: < 0.01° @1 kHz
出力: < 0.02° @ 1kHz
PMC (8, 16, 24, 32 and 32 float bits), Float IEEE754

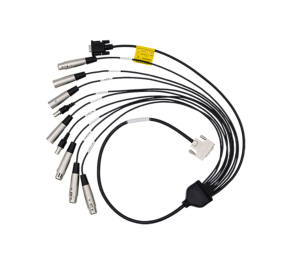

■ アナログ用ブレークアウトケーブル
– 全長: 1 m
– XLRコネクタ
■ デジタル用ブレークアウトケーブル
– 全長: 1 m
– XLRコネクタ：
・アナログ＆デジタル音声入出力用
・AES11 入力BNC コネクタ：
-ワードクロック入出力用
– 2x D-Sub 25 コネクタ： GPIO用
■カード間同期コネクタ・ケーブル
■ 内部クロック (kHz)
11.025, 16, 22.05, 24, 32, 44.1, 48, 64, 88.2, 96, 128, 176.4, 192
■ AES11 (kHz)
32, 44.1, 48, 64, 88.2, 96, 128, 176.4, 192
■ ワードクロック 入力 (kHz)
32, 44.1, 48, 64, 88.2, 96, 128, 176.4, 192
■ カード間同期* (インターボードケーブルの利用により、最大 8x ALP-X cカードの同期が可能)
