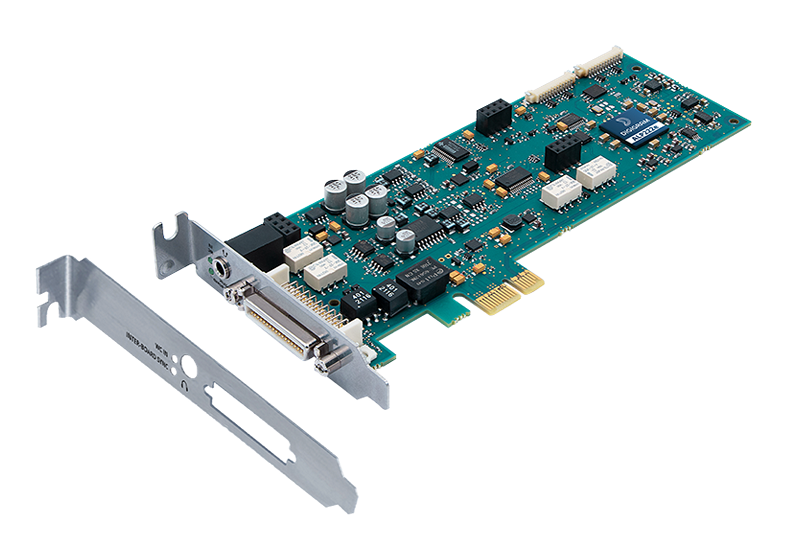

PCI Express 型 ステレオ サウンドカード Analog & Digital I/O
ALP222eは、WindowsおよびLinux環境で動作するプロフェッショナルなPCベースのオーディオシステム用の汎用PCIeサウンドカードです。極めて高い信頼性と安定性を誇るこのカードは、どのような課題にも対応します。ALP222eは、放送（24時間365日）、オーディオ制作、公共事業、公共安全、輸送市場など、オーディオが鍵となるミッションクリティカルなアプリケーションに最適です。
ゼロレイテンシーのエンベデッド・ミキサーにより、物理的およびソフトウェア入力デバイスから物理的およびソフトウェア出力デバイスへのオーディオ・チャンネルのルーティングとミキシングが可能です。
■サイズ
長さ: 168 mm x 高さ: 69 mm x 幅: 20 mm

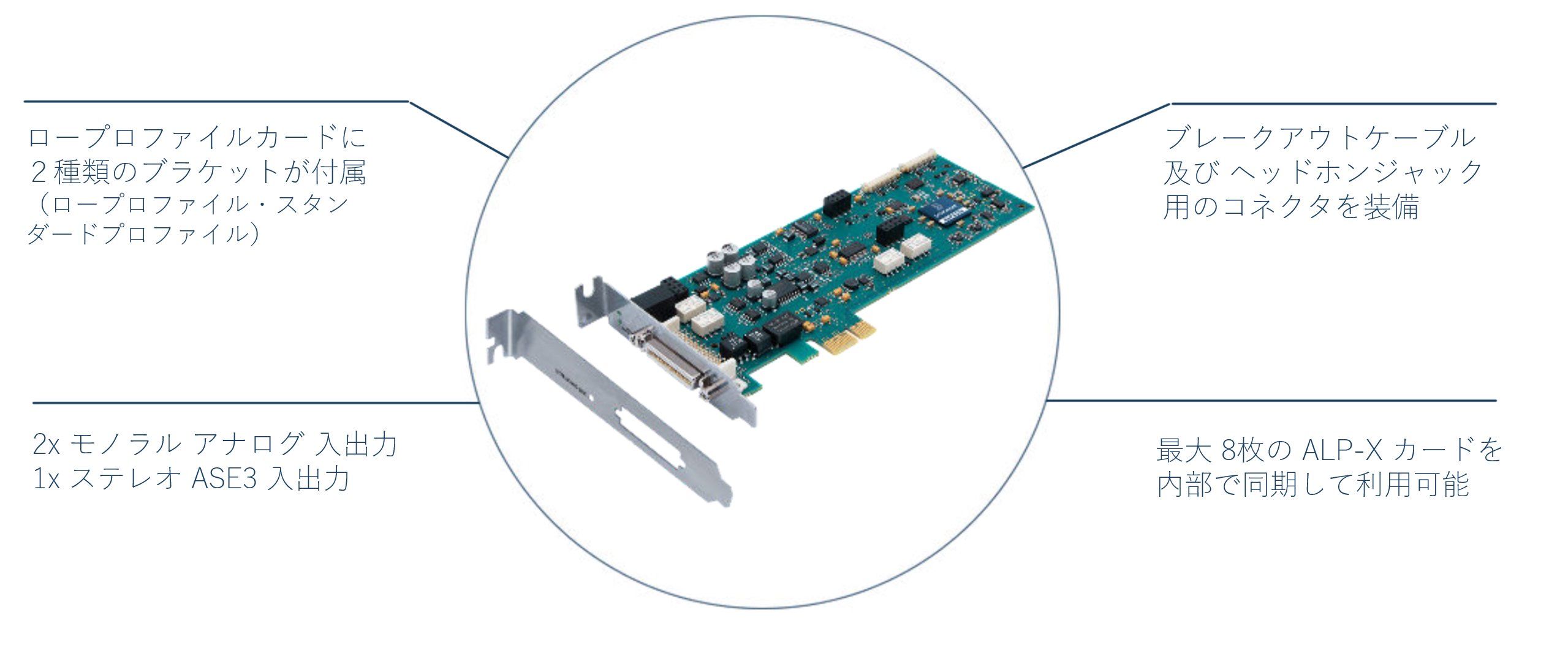

■フォームファクター
PCIe ロープロファイル
(スタンダード及びロープロファイルブラケット付属)
■拡張バス
PCI Express TM (PCIe TM) x1 (x2, x4, x8, x16 互換)
■対応OS
Windows : Windows 10 および Server 2016 以降
Linux :
■ドライバー
Windows: Asio, Wasapi/DirectSound
Linux: Alsa
■ドライバーパッケージ
１つのドライバーパッケージにて複数のカード及びアプリケーションに対応
■Digigram ALP-X ASIO Settings (Windows版)
・Asio Control Panel: 最大 8x ALP-X カードに対応
(カード間の内部同期に対応)
・ASIO経由で使用するI/Oを選択
(その他はWasapi経由で使用可能）
■Digigram ALP-X Manager (Windows版)
・ ALP-X全製品に対応するユニークなコントロール・パネル
・最大8枚のALP-Xカードを管理
・ 2つの動作モード
Lite： カードを2つのI/Oチャンネルとして設定（ステレオVX / PCXカードと同様）
Full: カードを4 I/Oチャンネルに設定 (アナログとAES3)
■主な機能
ゼロ・レイテンシーのFPGAベース・ミキサー
入出力レベルの調整
モニタリングやレコーディング前のミキシング
クロックとシンクの選択
GPIOステータス
【入力】
■アナログ
・2x バランス ライン レベル
・A/D コンバーター：24 bits / 192 kHz
・最大レベル/インピーダンス：+24 dBu / >10 kOhms
・可変アナログゲイン： -88 dB から +39 dB (0.5 dBステップ)
・可変デジタルゲイン： -90 dB から +12 dB ( 0.1 dB ステップ)
■デジタル
・ 1x ステレオ AES3 入力
・ 可変デジタルゲイン： -90 dB から +12 dB ( 0.1 dB ステップ )
・ サンプル レート (kHz): 32, 44.1, 48, 64, 88.2, 96, 128, 176.4, 192
・ ハードウェア サンプル レート コンバーター 周波数比 ： 1:8 から
7,5:1
■その他
・1x AES11 同期 入力
・1x ワードクロック 同期 入力
・2x GPI 接点
【出力】
■アナログ
・2x サーボバランス ライン出力
・D/A コンバーター： 24 bits / 192 kHz
・最大レベル / インピーダンス： +24 dBu / <100 Ω
・可変デジタルゲイン： -90 dB から +12 dB (0.1 dB ステップ)
・1x ステレオ ヘッドホン 出力 (20 mW, 600 Ω)
■デジタル
・1x ステレオ AES3 出力
・可変出力ゲイン： -90 dB から +12 dB (0.1 dB ステップ)
・サンプルレート (kHz): 32, 44.1, 48, 64, 88.2, 96, 128, 176.4, 192
■その他
・2x リレーGPOs (0.5 A, 48 VCC)
・1x ワードクロック 出力
入力
A-Weighted: >110 dBA
Unweighted: >108 dB
出力
A-Weighted: >115 dBA
Unweighted: >112 dB
■ THD + Noise
入力: <-96 dB @18 dBu (1 kHz)
出力: <-101 dB @18 dBu (1 kHz)
■ クロストーク
入力
-111 dB @1 kHz / -110 dB @15 kHz
出力
-130 dB @1 kHz / -111 dB @15 kHz
■ チャンネル フェーズ
入力: < 0.01° @1 kHz
出力: < -7.5° @ 1kHz
PCM (8, 16, 24, 32 and 32 float bits), Float IEEE754

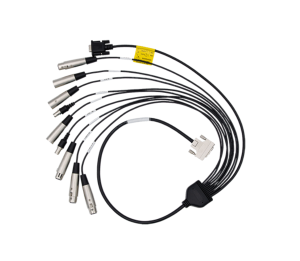

■ ブレークアウトケーブル
全長: 1 m
XLRコネクタ：
・アナログ＆デジタル音声入出力用
・AES11 入力用
BNC コネクタ：ワードクロック入出力用
DB9 コネクタ： GPIO用
■ヘッドホン：3.5 mm TRS ジャック メス
■カード間同期用コネクタ・ケーブル
■ 内部クロック (kHz)
11.025, 16, 22.05, 24, 32, 44.1, 48, 64, 88.2, 96, 128, 176.4, 192
■ AES11 (kHz)
32, 44.1, 48, 64, 88.2, 96, 128, 176.4, 192
■ ワードクロック 入力 (kHz)
32, 44.1, 48, 64, 88.2, 96, 128, 176.4, 192
■ カード間同期* (インターボードケーブルの利用により、最大 8x ALP-X cカードの同期が可能)
