BarnMini シリーズ

ミニコンバーターシリーズ

BarnMiniシリーズは、シングルチャンネルファイバー変換とファイバー補助機能を提供します。小型でフレキシブルなシステムを構築したり、既存のシステムを拡張したり、BarnMiniシリーズは、お客様のニーズに合ったSFPモジュールを追加することで、小型のシステムの構築、リモートタリーの追加、コンバーターボックスの構築を可能にします。もちろん大型システムのサテライトとしても使用することができます。ラックに最大16台までバンドルできる19型ラックマウントシャーシもあります。

ラインナップ

BarnMini 共通仕様

サイズ

・92mm x 98mm x 22mm

・200g

お問い合わせ/Contact us

BarnMini 05

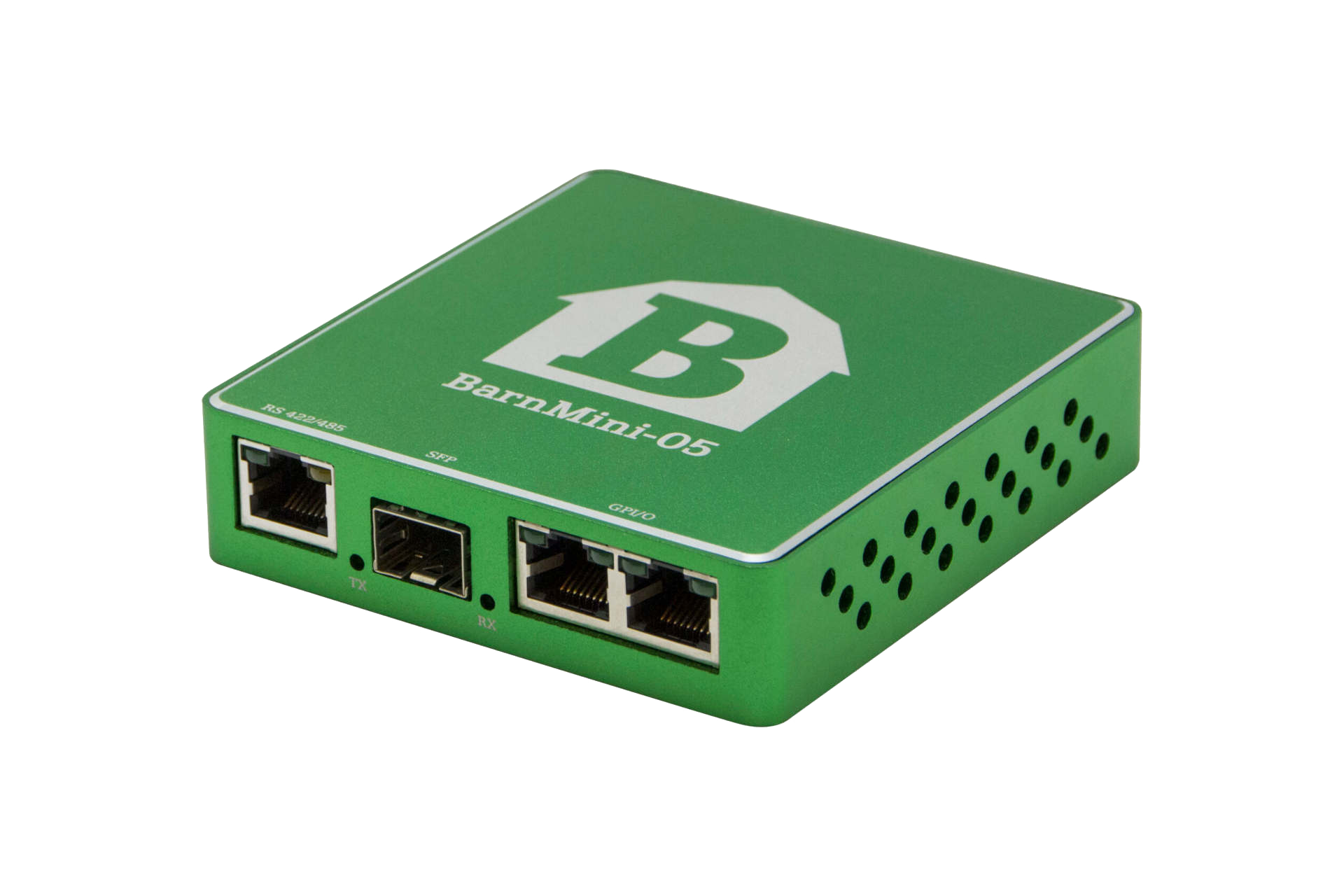

BarnMini 05は、RS422/RS485シリアルデータ、4x GPI、4x GPOをイーサネットに変換するコンパクトなデバイスです。このユニットは、サードパーティデバイス用のインテリジェントブリッジとして機能し、GPIとGPOは2つのロケーション間でタリーを転送するためによく使用されます。BarnMini 05は、冗長セットアップでBarnMini 06 光チェンジオーバーを制御することができます。すべてのBarnMiniモジュールは、スタンドアロンボックスとして、またはBarnOneやBarnColorを使用したより高度なシステムで使用することができます。

Serial port
• RJ45 コネクタ
• RS422 / RS485 選択

GPIO ports
• 2x RJ45コネクタ, コネクタごとにGPI×2、GPO×2
• 4x GPI – 光結合、コモン5Vリファレンス、トリガー0Vリファレンス接続
• 4x GPO – リレー、最大 50V AC/DC、最大 100mA

Control
• Telnet (BarnOne同様)
• TSL (GPIO のみ)
• UMD (GPIO のみ)

SFP port
• 1x SFP トランシーバー用ポート, MSA 準拠
• 推奨SFPモジュール BTSFP-GBase-CU
• 100Mbit/sイーサネット(SGMII)

BarnMini 06

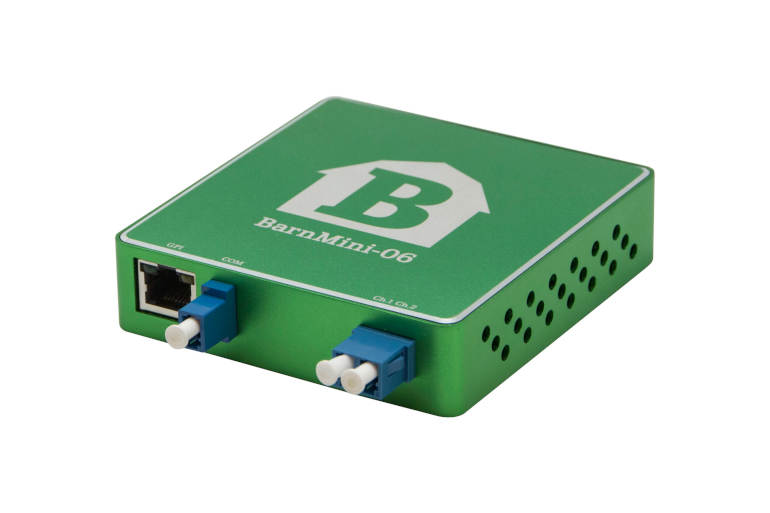

BarnMiniシリーズは、エレガントなデザインに堅牢な素材を使用しています。BarnMini 06はGPO信号で制御される光チェンジオーバースイッチです。スイッチの制御には、BarnMini 05、BTF1-41、またはサードパーティ製品を使用できます。典型的なアプリケーションは、2つの異なるリダンダントファイバーパスを選択することです。

すべてのBarnMiniモジュールは、スタンドアロンボックスとして、またはBarnOneやBarnColorを使用したより高度なシステムで使用することができます。

Optical port
• LC/PCコネクタ
• 動作波長 850-1620nm
• ファイバータイプ シングルモード
• 挿入損失 <1.2dB
• 波長依存損失 < 0.3dB
• 偏波依存損失 0.05dB
• クロストーク > 35dB
• リターンロス > 35dB

Optical Swtiching
• スイッチング時間 < 10ms (通常4ms)
• 最大スイッチング・サイクル 10,000

GPI port
• RJ45コネクタ、4x GPIパラレルワイヤード、ノンラッチング



BarnMini 07

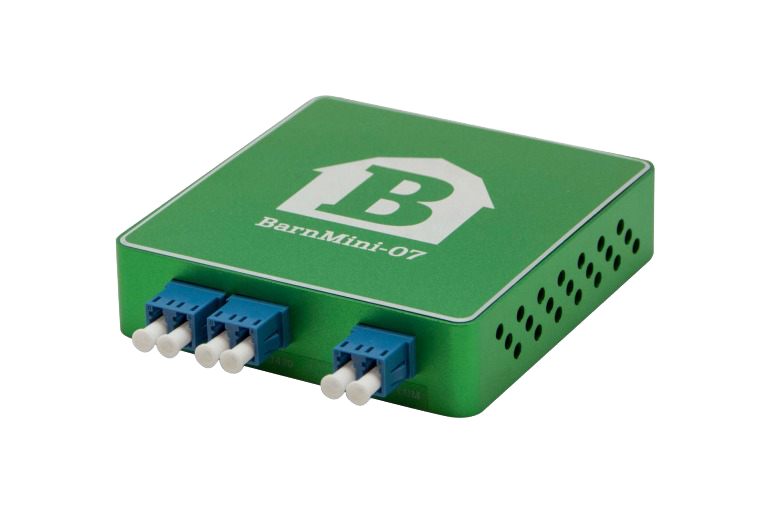

BarnMiniシリーズはエレガントなデザインに堅牢な素材を使用しています。BarnMini-07は4チャンネルCWDMマルチプレクサで、4xオプティカルSDI、ASI、MADI、または1本のファイバーでのデータ伝送などに使用できます。また、2つのBarnMini 07を組み合わせて、より大きなマルチプレクサにすることができ、ITU CWDM標準に準拠しています。

すべてのBarnMiniモジュールは、スタンドアロンボックスとして、またはBarnOneやBarnColorを使用したより高度なシステムで使用することができます。

Optical port
• LC/PCコネクタ
• BarnMini-07-2935: (1290, 1310, 1330 ,1350)
• BarnMini-07-3743: (1370, 1390, 1410, 1430)
• チャンネルクリアパスバンド +/-6,5nm
• インサーションロス < 1.2dB
• パスバンドリップル < 0.5 dB
• 隣接チャンネルアイソレーション > 30dB
• 非隣接チャネルアイソレーション >45dB
• 偏波依存損失 0.02dB
• 指向性 > 50dB
• リターンロス >45dB
• 偏波モード分散 <0.2ps

BarnMini 08

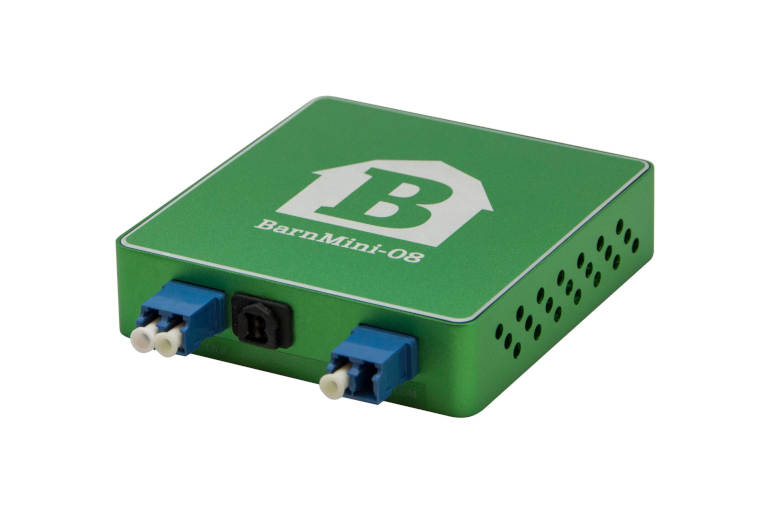

BarnMiniシリーズはエレガントなデザインに堅牢な素材を使用しています。BarnMini-08-1:2およびBarnMini-08-1:4は、光信号を2つまたは4つの同じコピーに分割するデバイスです。

すべてのBarnMiniモジュールは、スタンドアロンボックスとして、またはBarnOneやBarnColorを使用したより高度なシステムで使用することができます。

Optical port
• LC/PCコネクタ
• BarnMini-08-1:2: インサーションロス < 1.2dB + 3dB
• BarnMini-08-1:4: インサーションロス < 1.2dB + 6dB
• 隣接チャンネルアイソレーション > 35dB
• 非隣接チャネルアイソレーション >45dB
• 偏波依存損失 0.10dB

BarnMini 11

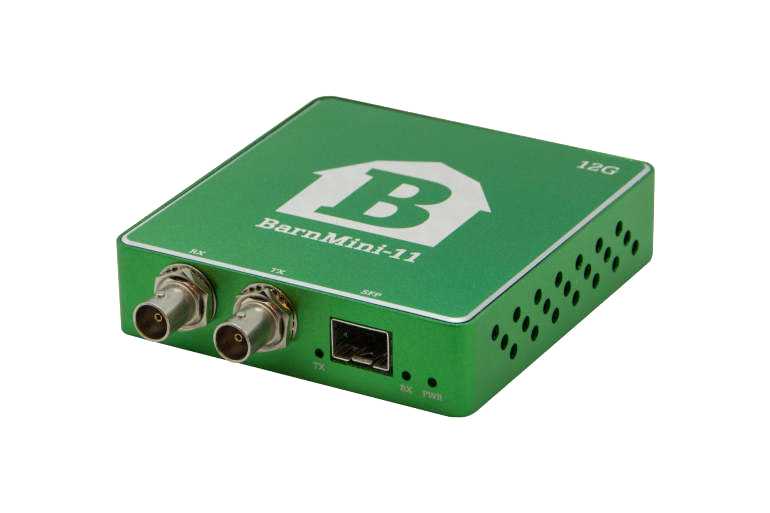

BarnMiniシリーズはエレガントなデザインに堅牢な素材を使用しています。最もポピュラーなBarnMini である BarnMini 11はBarnMini 01の後継機で、最大帯域幅を4Kビデオで使用される12G-SDIまで拡大しました。BarnMini 11は信号を双方向に変換します。使用されているSFPに応じて、SDI - 光、アナログビデオ - SDI、HDMI - SDIの間で信号を変換します。

すべてのBarnMiniモジュールは、スタンドアロンボックスとして、またはBarnOneやBarnColorを使用したより高度なシステムで使用することができます。

Electrical port
• 1x TX BNC ポート
• 1x RX BNC ポート
• 75Ω BNC コネクタ
• SMPTE 258M, 292M, 372M, 424M, DVB-ASI, SMPTE ST-2081, ST-2082
• マルチレートリクロック出力 270Mbps - 12Gbp

Optical port
• 1x トランシーバー用SFP+ポート、MSA準拠、最大12Gbps
• SMPTE 259M、292M、372M 424M、297M、DVB-ASI、 SMPTE ST-2081、ST-2082
• マルチレートリクロック出力 270Mbps - 12Gbps
• ホットスワップSFP
• シングルモード、マルチモードまたはメディアコンバーターSFPモジュール





BarnMini 22

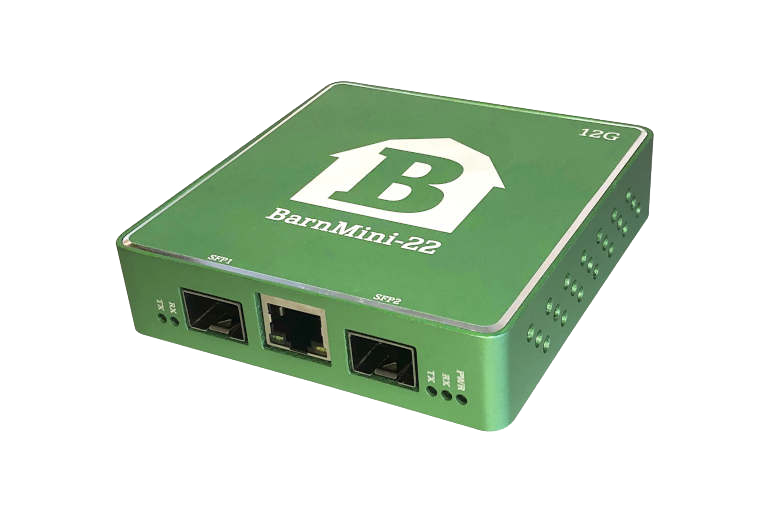

BarnMiniシリーズはエレガントなデザインに堅牢な素材を使用しています。BarnMini 22はBarnMini 02の後継機で、最大帯域幅を12Gまで拡大し、TCP/IPによるリモート監視機能を追加しました。BarnMini 22は、マルチモードとシングルモード間のファイバー変換、イーサネットからファイバーへの変換、CWDMファイバーの波長変換、またはSFPの選択によるその他の信号の組み合わせに使用できます。

すべてのBarnMiniモジュールは、スタンドアロンボックスとして、またはBarnOneやBarnColorを使用したより高度なシステムで使用することができます。

Electrical port
• 2x トランシーバー用SFP+ポート、MSA準拠および非MSA準拠、最大12Gbps
• SMPTE 259M, 292M, 372M, 424M, 372M, ST-2081, ST-2082, DVB-ASI, AES10 (MADI), AES3, IEEE 802.3ae
• 75Ω BNC コネクタ
• SMPTE 258M, 292M, 372M, 424M, DVB-ASI, SMPTE ST-2081, ST-2082
• マルチレートリクロッキング出力 100Mbps~12Gbps
• ホットスワップSFP
• シングルモード、マルチモードまたはメディアコンバーターSFPモジュール

Control port
• 1x RJ45コネクタ
• 10/100 Mbps Ethernet

BTF-MINI-16

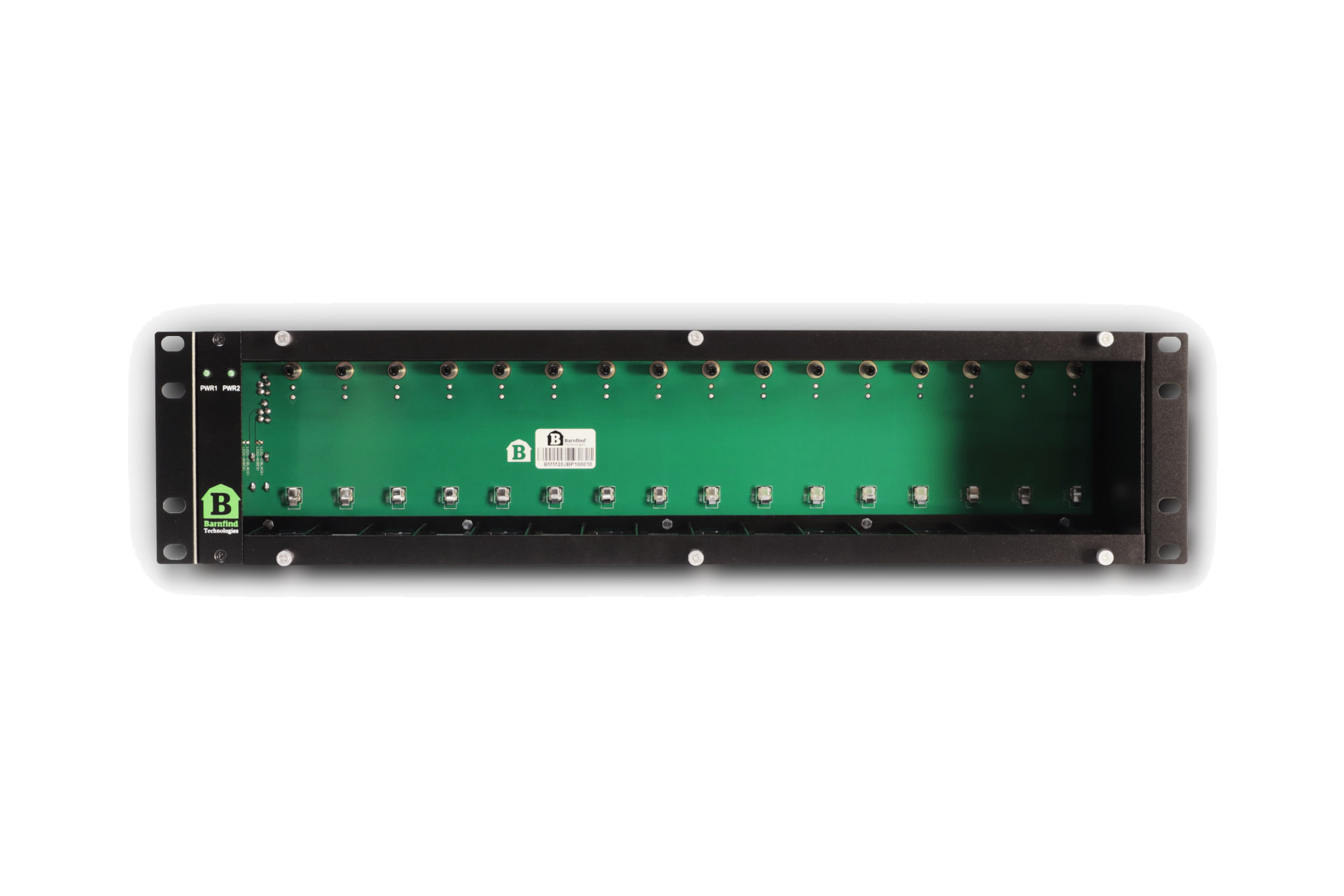

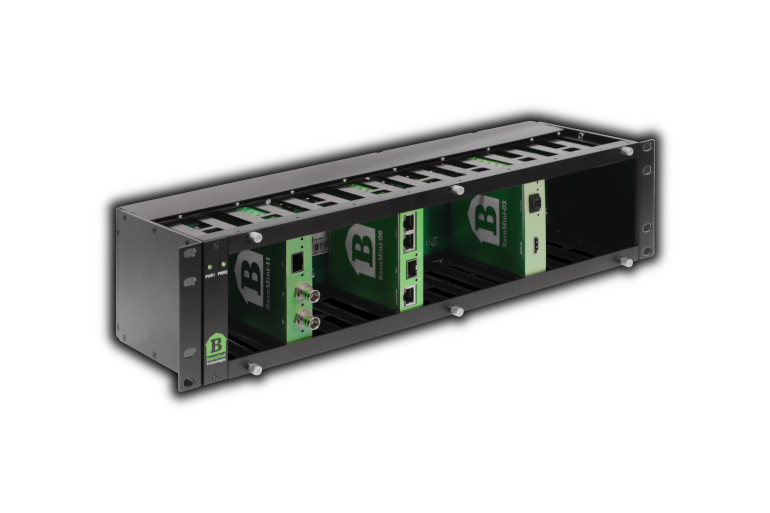

このパワーフレームは、最大16台のBarnMiniデバイスを収納することができ、1つの電源から12V DC電源を供給します。BarnMiniは、上部と下部にある2本の共通バーで固定することができ、3本のネジでロックされます。

ラックの "耳 "が付いたサイドパネルは、出し入れすることができ、これによりパワーフレーム全体をラックにはめ込んだり、ラックから突き出したりすることができます。パワーフレームは3ラックユニットを占有します(物理的なサイズは2.5ラックユニットですが、パッシブ冷却のためのスペースを残しておく必要があります)。

BarnMini ベイ
• 16x BarnMiniモジュール収容
• 各ベイに 12V 電源供給


電源
• 1x 12V DC 120W 電源アダプタ同梱
• 冗長電源オプション
